Spitzen aus einer Grenzlinie entfernen

Dadurch werden Punkte in der ausgewählten Grenzlinie entfernt, in denen der Winkel zwischen den Liniensegmenten kleiner als die Winkeltoleranz ist.

1. Wählen Sie die Grenzlinie aus.
2. Klicken Sie auf auf der Trimmbereich-Symbolleiste.

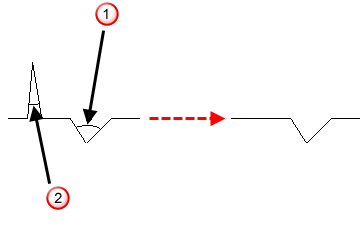

   Punkte, die Winkel formen, die kleiner als die Winkeltoleranz sind, werden entfernt:



   Winkel größer als Winkeltoleranz.

   Winkel kleiner als Winkeltoleranz.

So ändern Sie die Winkeltoleranz

1. Klicken Sie auf Datei > Optionen > Anwendungsoptionen.
2. Wählen Sie Allgemein > Einheiten und Toleranzen aus.
3. Ändern Sie die Winkeltoleranz auf den gewünschten Wert.
4. Klicken Sie auf OK.
