Unterschiede zwischen Modellen analysieren

Verwenden Sie die Analyse-Option, um Unterschiede zwischen beliebigen zwei Objekten zu ermitteln:

Anmerkung: Die Verfügbarkeit dieser Funktion ist abhängig von der jeweiligen Lizenz.

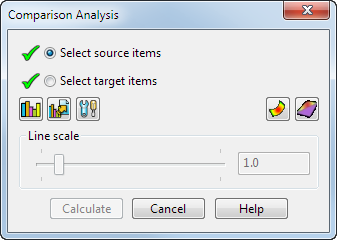

1. Klicken Sie auf Visualisierung-Registerkarte > Modell-Gruppe > Analyse, um das Dialogfeld Vergleichsberechnung zu öffnen:



2. Wählen Sie das erste Element, mit dem (das Quellenelement) verglichen werden soll.
3. Wählen Sie das zweite Element, mit dem (das Zielelement) verglichen werden soll.
4. Klicken Sie auf Berechnen.

   Die Unterschiede zwischen den Objekten werden als Fehlerkarte dargestellt:



5. Verwenden Sie die anderen Optionen in dem Dialog folgendermaßen:

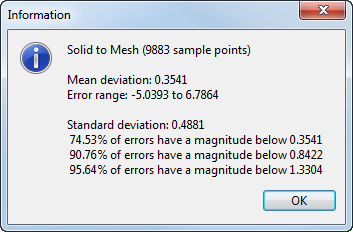

   • Klicken Sie auf die Schaltfläche Statistiken , damit die Abweichungsstatistiken angezeigt werden.



   • Klicken Sie auf die Export -Schaltfläche, damit die Unverschiede bezüglich der Verwendung des Exportieren nach-Formulars exportiert werden.

     Sie können Unterschiede zwischen Objekten in ASCII-Textdateien oder STL-Dateien exportieren.

   • Klicken Sie auf die Optionen -Schaltfläche, um die Vergleichsanalyse-Optionen zu ändern.
   • Klicken Sie auf die Kurvenabweichungen -Schaltfläche, um die Kurvenabweichungen anzuzeigen. Die Option ist standardmäßig deaktiviert.
   • Verwenden Sie den Linienskala-Schieberegler, oder geben Sie einen Wert in das Feld ein, um die Linienbreite der Kurvenabweichungen festzulegen. Diese Option steht nur zur Verfügung, wenn Sie auf die Kurvenabweichungen-Schaltfläche klicken.

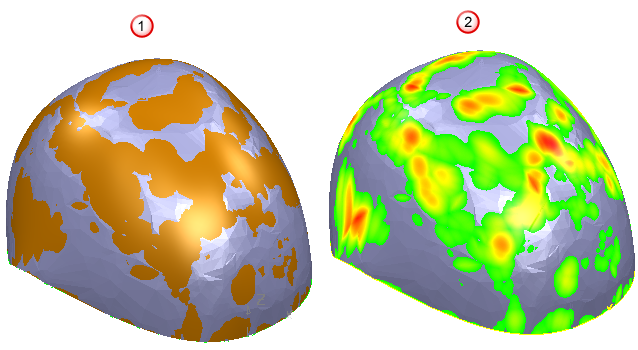

   • Klicken Sie auf die Schattieren -Schaltflächen, um Schattierung ein- bzw. auszublenden. Das folgende Modell zeigt:

     Schattierung von Abweichungen ausgeblendet.

     Schattierung von Abweichungen angezeigt.
