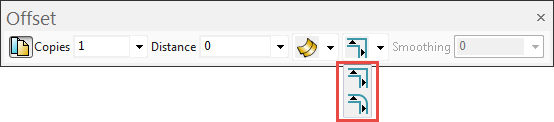

Um festzulegen, wie Unstetigkeiten beim Versetzen von Flächen behandelt werden, wählen Sie eine der folgenden Optionen aus der Versatz-Symbolleiste aus:
- Mit Immer eine Versatzfläche erstellen
werden alle Unstetigkeiten in Flächen beim Versetzen von Flächen beibehalten:

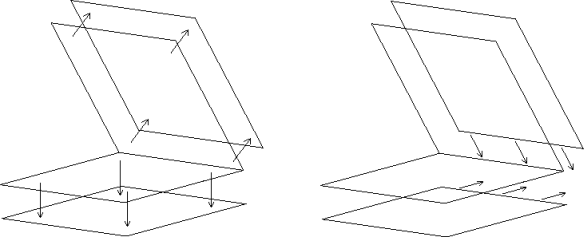

- Mit Flächen an Unstetigkeiten aufteilen
wird die Fläche beim Versetzen an Unstetigkeiten aufgeteilt. Die Versatzoberfläche wird zu einem Volumenmodell, auch wenn Sie mit einer Oberfläche begonnen haben.Die Kanten an Unstetigkeiten werden so lange verlängert, bis sie sich überschneiden:

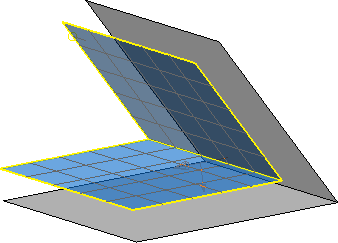

Ein Volumenmodell wird aus der Reihe von versetzten Flächen erstellt:
Eine Unstetigkeit in einer Oberflächennormalen wird im Dialog Optionen auf der Seite Allgemein Einheiten und Toleranzen im Abschnitt Unstetigkeitstoleranzen zu Oberflächen als Wert der Winkeltoleranz festgelegt.
Wenn eine Kurve oder zusammengesetzte Kurve abhängig von einer Oberfläche ist, wird deren Versatz auf der Oberfläche liegen.

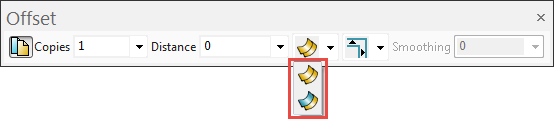

Um festzulegen, wie Unstetigkeiten beim Versetzen von anderen Objekten behandelt werden, wählen Sie eine der folgenden Optionen aus der Versatz-Symbolleiste aus:
- Mit Unstetigkeiten beibehalten
werden alle Unstetigkeiten in Objekten, die versetzt werden, beibehalten: - Mit Unstetigkeiten verrunden

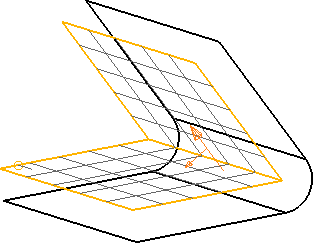

werden alle Unstetigkeiten verrundet, wenn die Objekte versetzt werden:
