Auswählen von Objekten mit Filtern

Komplexe Modelle können überladen sein, sodass es schwierig ist, die gewünschten Objekte auszuwählen. Verwenden Sie den Auswahlfilter für Folgendes:

• Beschränken der im Grafikfenster auswählbaren Objekte auf diejenigen, die der Kombination der Filteroptionen entsprechen.
• Auswählen aller Objekte im Grafikfenster, die der Kombination der Filteroptionen, die Sie angegeben haben, entsprechen.
• Ermitteln des Typs, Stils und der Ebene des aktuell ausgewählten Objekts.

So verwenden Sie den Auswahlfilter:

1. Klicken Sie auf Start-Registerkarte > Auswahl-Gruppe > Filter.

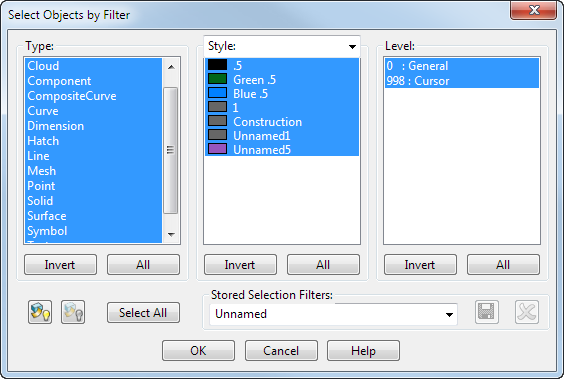

2. Verwenden Sie das Dialogfeld Objektauswahl durch Filter, um die Auswahl zu filtern:



• Typ – Listet die verschiedenen Objekte auf, die ausgewählt werden können. Vorgabemäßig ist jeder Typ ausgewählt. Beim Klicken auf ein Element wird es aus- oder abgewählt. Ausgewählte Elemente werden hervorgehoben. Wenn Sie Elemente aus der Liste ausgewählt haben, können nur diese Elemente auf dem Bildschirm ausgewählt werden.
• Stil/Muster/Farben/Breiten/Materialien – Wählen Sie eine Option aus der Dropdown-Liste und dann die Filteroptionen aus, die Sie verwenden möchten. Wenn Sie Elemente aus der Liste ausgewählt haben, können nur diese Elemente auf dem Bildschirm gewählt werden.
• Ebene – Jede Ebene, die verwendet wird, wird hier aufgeführt. Der Ebenenname wird entlang der Ebenennummer angezeigt. Vorgabemäßig wird jede Ebene ausgewählt. Beim Klicken auf ein Element wird es aus- oder abgewählt. Ausgewählte Elemente werden hervorgehoben. Wenn Sie Elemente aus der Liste ausgewählt haben, können nur diese Elemente auf dem Bildschirm gewählt werden.
• Umkehren – Kehrt die aktuelle Auswahl um, d. h., die ausgewählten Elemente werden abgewählt und die abgewählten Elemente werden ausgewählt.
• Alle – Wählt alle Elemente in der Liste aus. Jedes Element wird hervorgehoben, um kenntlich zu machen, dass es ausgewählt ist.
• Alles wählen – Wenn Sie auf diese Option klicken, werden alle Elemente auf dem Bildschirm, die Ihrer Auswahl im Dialogfeld entsprechen, ausgewählt.
• – Klicken Sie auf diese Schaltfläche, um Elemente entsprechend dem von Ihnen festgelegten Filter auszublenden.
• – Klicken Sie auf diese Schaltfläche, um Elemente anzuzeigen, die zuvor ausgeblendet waren.
• Gespeicherte Auswahlfilter – Sie können einen Auswahlfilter, den Sie angegeben haben, speichern:
  1. Verwenden Sie Typ, Stil und Ebene, um einen Filter zu definieren.
  2. Geben Sie einen Filternamen ein, um die Bezeichnung Unbenannt zu ersetzen.
  3. Klicken Sie auf , um den Auswahlfilter zu speichern. Der Filter wird der Dropdown-Liste hinzugefügt.

  So löschen Sie einen gespeicherten Auswahlfilter

  1. Wählen Sie den Filter aus der Dropdown-Liste Gespeicherte Auswahlfilter aus.
  2. Klicken Sie auf .
• OK – Speichert den Filter und schließt das Dialogfeld. Im Grafikfenster können Sie nur die Elemente auswählen, die Sie im Dialogfeld angegeben haben.
• Abbrechen – Schließen Sie das Dialogfeld, ohne die Änderungen zu speichern.

So kehren Sie zur normalen Auswahl zurück, nachdem Sie eine gefilterte Auswahl verwendet haben:

1. Öffnen Sie das Dialogfeld Filter erneut.
2. Wählen Sie alle Optionen in den einzelnen Listen aus.
3. Klicken Sie auf OK.
