Rohrleitungsisometrien

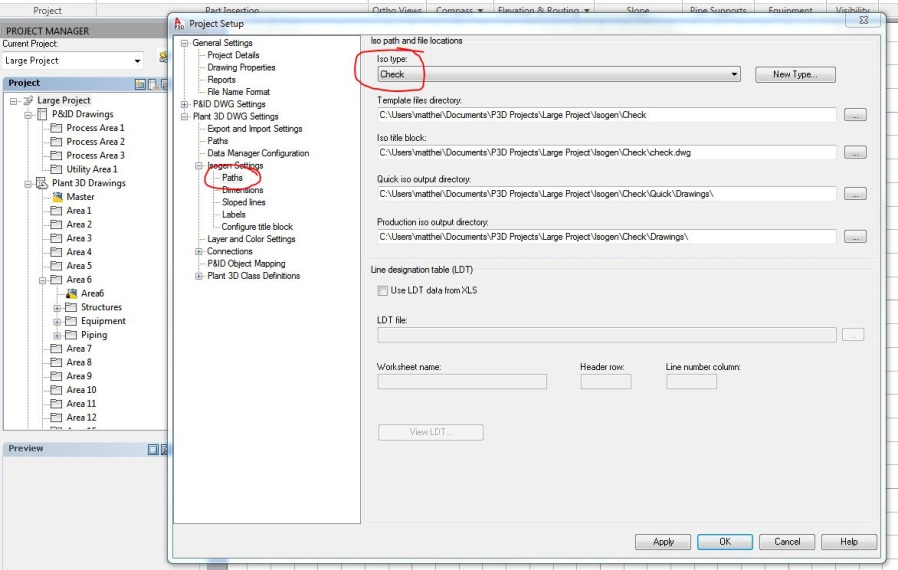

Der AutoCAD Plant 3D toolset-Projektmanager verwaltet alle isometrischen Zeichnungen für Sie. Er verfügt über getrennte Ordner für alle ISO-Stile, die Sie erstellen müssen; die Einrichtung der Stile und der Speicherorte für diese Zeichnungen wird über Projektmanager > Eigenschaften verwaltet:

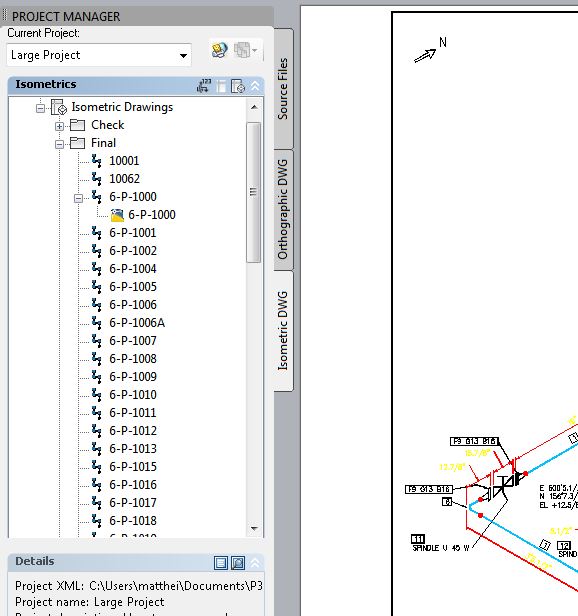

Isometrische Zeichnungen werden nach Leitungsnummer erstellt und im Projektmanager nach ISO-Stil sortiert:

Isometrische Zeichnungen können entweder nur aus einer Zeichnung erstellt werden (in diesem Fall werden nur die Rohrleitungskomponenten in dieser Zeichnung in die ISO-Zeichnung extrahiert) oder für das gesamte Projekt. In diesem Fall wird die gesamte Leitung (ggf. über mehrere Modelldateien hinweg) in die einzelne isometrische Zeichnung extrahiert. Beachten Sie, dass eine isometrische Zeichnung in mehrere Pläne unterteilt werden kann. Jeder Plan ist eine separate DWG-Datei.

Da die isometrische Zeichnung aus dem 3D-Modell extrahiert wird, erlauben die meisten CAD-Manager keinerlei Bearbeitung von isometrischen Zeichnungen.

Dadurch werden Inkonsistenzen zwischen dem Modell und der isometrischen Zeichnung verhindert.
