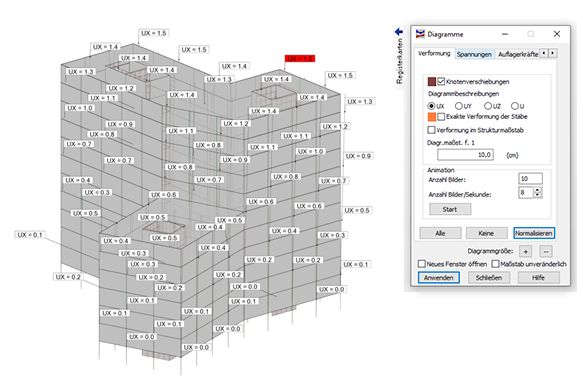

Beschreibungen für Knotenverschiebungen können in den einzelnen UX-, UY- und UZ-Richtungen angezeigt werden.
Um die Auswirkungen der Verschiebung im Kontext bestimmter Koordinatensystemachsen besser zu verstehen und zu messen, können Sie jetzt das Tragwerksverhalten in Bezug auf die Verschiebung in separate Richtungen bzw. den Gesamtwert bewerten. Zeigen Sie Verschiebungswerte in einer ausgewählten globalen X-, Y-, Z-Richtung bzw. den Gesamtwert U an.
Gehen Sie dazu wie folgt vor:
- Aktivieren Sie auf der Registerkarte Parameter die Option Diagrammbeschreibung in Form von Beschriftungen oder Text, und wählen Sie die anzuzeigende Knotenverschiebungsrichtung aus.
