Kühlwasserkreislauf

Der Kühlwasserkreislauf verfügt über eine Kühlanlage und eine drehzahlveränderliche Pumpe zur Zuleitung von Kühlwasser. Optional kann die Kühlanlage wassergekühlt sein. In diesem Fall ist sie mit einem Verflüssiger-Kreislauf verbunden.

Erforderliche Objekte

Der Kühlwasserkreislauf muss die folgenden Eigenschaften aufweisen.

• Es muss mindestens eine Kühlspule mit dem Kreislauf verbunden sein.

Entwurfsannahmen

• Der Kühlwasserkreislauf kann in zwei Modi betrieben werden: Kühlwasser mit hoher Temperatur und Kühlwasser mit niedriger Temperatur.
  • Der Kühlwasserkreislauf wird als Kreislauf für Kühlwasser mit hoher Temperatur betrieben, wenn alle Komponenten in diesem Kreislauf normalerweise mit einer höheren Temperatur betrieben werden. In dieser Domäne ist er auf die folgenden Objekte beschränkt:
    • Aktive Kühlkonvektoren
    • Passive Kühlkonvektoren
    • Flächenheizung
  • Wenn sich eines der folgenden Objekte im Kühlwasserkreislauf befindet, wird er als Kühlwasserkreislauf mit niedriger Temperatur betrieben.
    • Durch die Lüftungsanlage gekühlte Wasser-Kühlspule
    • 4-Rohr Gebläsekonvektor
    • Durch den Raumlufterhitzer gekühlte Wasser-Kühlspule
• Für den Kühlwasserkreislauf gelten die folgenden vorgegebenen Temperaturannahmen.

Eigenschaft	Wert	Hinweise
Zulufttemperatur Hochtemperatur-Kreislauf	15 °C	Durch die Lüftungsanlage bestimmt (normalerweise 12.7778 °C).
Rücklauftemperatur Hochtemperatur-Kreislauf	18.333 °C	Durch die Lüftungsanlage bestimmt (normalerweise per Vorgabe zwischen 12.7778 °C und 18.3333 °C).
Zulufttemperatur Niedrigtemperatur-Kreislauf	6.6667 °C
Rücklauftemperatur Niedrigtemperatur-Kreislauf	15.5556 °C	Durch den Heißwasserkreislauf festgelegt, wenn eine Heißwasserspule im System enthalten ist.

Konfiguration

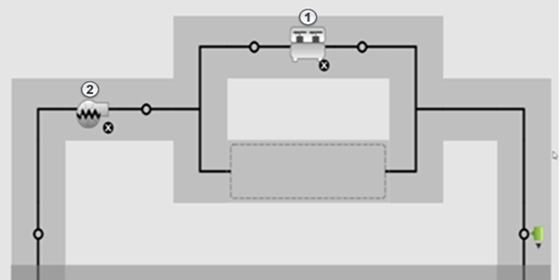

Der Kühlwasserkreislauf besteht aus zwei Hauptkomponenten.

1. Kühlanlage
2. Pumpe

Kühlanlage

Die Kühlanlage kann luft- oder wassergekühlt sein. Für die Anlage gelten die folgenden Annahmen.

Eigenschaft	Wert	Hinweise
Austrittswassertemperatur	N/A	Durch die oben angegebene Kreislaufausführung bestimmt.
Mindestverhältnis Teile-Last	0.15
Flusssteuerung	Variable	Moduliert den Fluss zum Erfüllen des Sollwerts.
COP	5.5
Verflüssiger – Eintrittswassertemperatur	N/A	Durch den Verflüssiger-Kreislauf bestimmt (normalerweise 29.44 °C).

Pumpe

Für die Pumpe in der vorgegebenen Kühlanlagenkonfiguration gelten die folgenden Annahmen.

Eigenschaft	Wert	Hinweise
Druckanstieg	179344.014 Pa
Flusstyp	Drehzahlveränderlich
Flusssteuerung	Periodisch	Wird nur bei Bedarf ausgeführt.
