Verwenden durch Schemaplantypen definierter thermischer Eigenschaften

Schemaplantypen definieren thermische Eigenschaften für Gebäudeelemente während des schematischen Entwurfs.

Für darauf folgende Energieanalysen werden dann die entsprechenden thermischen Eigenschaften verwendet. Sie bieten detailliertere Informationen als die vorgegebenen Entwurfstypen.

Sie können die Elementkategorien wählen, für die Sie Schemaplantypen verwenden möchten. Für Elementkategorien, die nicht durch einen Schemaplantyp außer Kraft gesetzt wurden, werden weiterhin die vorgegebenen Entwurfstypen verwendet. Wenn die Option Detaillierte Elemente aktiviert ist, werden Schemaplantypen und Entwurfstypen durch materialbasierte thermische Eigenschaften außer Kraft gesetzt, sofern diese definiert wurden.

Anmerkung: Für Türen werden in der Energieanalyse die thermischen Eigenschaften einer hölzernen Tür mit dem Wert R2 verwendet, auch wenn Sie im Dialogfeld Schemaplantypen einen anderen Türtyp festlegen. Innentüren werden als Innenwände modelliert (keine Öffnung). Diesen Türen wird der vorgegebene Entwurfstyp für Innenwände zugewiesen.

So verwenden Sie durch Schemaplantypen definierte thermische Eigenschaften

1. Klicken Sie auf Registerkarte Berechnung Gruppe Energieoptimierung (Energieeinstellungen).
2. Klicken Sie im Dialogfeld Energieeinstellungen unter Andere Optionen auf Bearbeiten.
3. Klicken Sie im Dialogfeld Erweiterte Energieeinstellungen für Schemaplantypen in die Spalte Wert und dann auf .

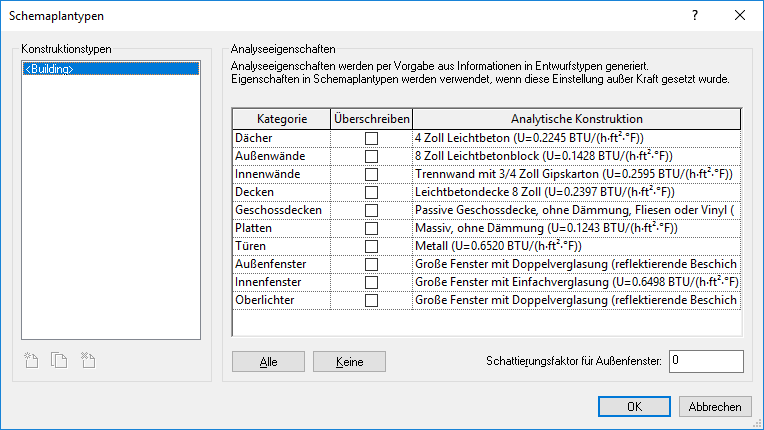

   Im Dialogfeld Schemaplantypen wird die Liste der Elementkategorien angezeigt, wobei das Kontrollkästchen Überschreiben für alle Kategorien deaktiviert ist.


4. Gehen Sie im Dialogfeld Schemaplantypen wie folgt vor:
   1. Wählen Sie für Kategorien, für die Sie durch Schemaplantypen definierte thermische Eigenschaften verwenden möchten, die Option Überschreiben. Wählen Sie in der Spalte Analytische Konstruktion mithilfe der Dropdown-Liste die gewünschte Konstruktion.
      Anmerkung: Um die Option Überschreiben für alle Kategorien zu wählen, klicken Sie auf Alle. Um dies aufzuheben, klicken Sie auf Keine.
   2. Wenn Sie für manche Kategorien weiterhin die durch Entwurfstypen definierten thermischen Eigenschaften verwenden möchten, deaktivieren Sie die Kontrollkästchen der betreffenden Kategorien.
   3. Klicken Sie auf OK.

Bei der nächsten Energieanalyse werden die thermischen Eigenschaften der angegebenen Schemaplantypen (analytischen Konstruktionen) für die betreffenden Elementkategorien verwendet.

Für Annahmen bei Schemaplantypen laden Sie diese Datei herunter.
