Der Heißwasserkreislauf verwendet einen Heizkessel und eine drehzahlveränderliche Pumpe zur Zuleitung von Heißwasser.
Erforderliche Objekte
Der Heißwasserkreislauf muss die folgende Eigenschaft aufweisen.
- Es muss mindestens eine Heißwasserspule mit dem Kreislauf verbunden sein.
Entwurfsannahmen
- Für den Heißwasserkreislauf gelten die folgenden vorgegebenen Temperaturannahmen.
| Eigenschaft | Wert | Hinweise |
|---|---|---|
| Zulauftemperatur Kreislauf | 60 °C | Durch die Lüftungsanlage bestimmt (normalerweise 12.7778 °C). |
| Rücklauftemperatur Kreislauf | 43.33 °C | Durch die Lüftungsanlage bestimmt (normalerweise per Vorgabe zwischen 12.7778 °C und 18.3333 °C). |
Konfiguration

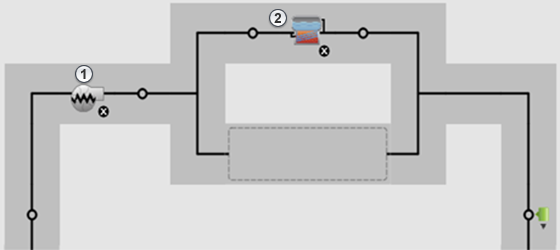

Der Heißwasserkreislauf besteht aus zwei Hauptkomponenten.
- Kessel
- Pumpe
Kessel
Die Betriebstemperaturen des Heizkessels sind typisch für einen Brennwertkessel.
| Eigenschaft | Wert | Hinweise |
|---|---|---|
| Austrittswassertemperatur | 60 °C | Durch die oben angegebene Kreislaufausführung bestimmt. |
| Wärme-Wirkungsgrad | 0.92 | |
| Flusssteuerung | Variable | Moduliert den Fluss zum Erfüllen des Sollwerts. |
Pumpe
Für die Pumpe gelten in der Vorgabekonfiguration die folgenden Annahmen.
| Druckanstieg | 179344.014 Pa | |
| Wirkungsgrad des Motors | 90% | |
| Flusstyp | Drehzahlveränderlich | |
| Flusssteuerung | Periodisch | Wird nur bei Bedarf ausgeführt. |
