Verflüssiger-Kreislauf

Der Verflüssiger-Kreislauf verwendet einen Kühlturm, um die wassergekühlte elektrische Kühlanlage im Kühlwasserkreislauf mit Kühlwasser zu versorgen.

Erforderliche Objekte

Der Verflüssiger-Kreislauf muss die folgende Eigenschaft aufweisen.

• Mindestens ein Bedarfsobjekt, z. B. eine Kühlanlage oder eine Wasser-Wärmepumpe, muss mit dem Kreislauf verbunden sein.

Entwurfsannahmen

• Ein Verflüssiger-Kreislauf kann in den folgenden beiden Modi betrieben werden.

  Verflüssiger-Kreislauf nur zur Kühlung

  • Der Verflüssiger wird in diesem Modus betrieben, wenn ausschließlich ein nur zur Kühlung vorgesehenes Gerät angeschlossen ist.
  • Für den Verflüssiger-Kreislauf nur zur Kühlung gelten die folgenden vorgegebenen Temperaturannahmen.

    Eigenschaft	Wert	Hinweise
    Auslegungszulufttemperatur	29.44 °C
    Auslegungsbereich	5.56 °C
    Operativer Steuerelementtyp	Außen-Feuchtkugel zurückgesetzt
    Operative Annäherungstemperatur	3.89 °C

  Verflüssiger-Kreislauf mit Kühlung und zusätzlicher Wärme

  • Der Verflüssiger wird in diesem Modus betrieben, wenn der Verflüssiger-Kreislauf einen Verflüssiger für variablen Kühlmittelvolumenstrom oder eine Wasser-Wärmepumpe enthält.

Konfiguration

Es gibt zwei Konfigurationen für jeden der beiden Vorgänge des Verflüssiger-Kreislaufs.

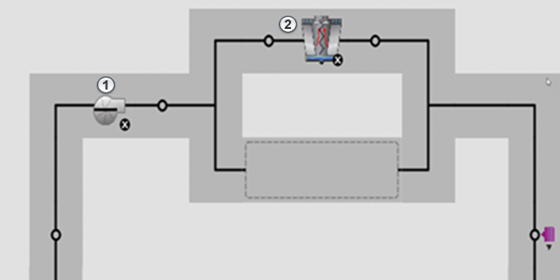

Nur Kühlung

1. Pumpe
2. Kühlturm

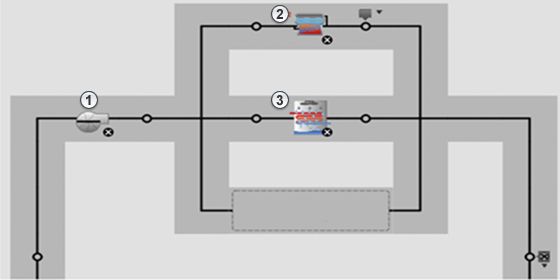

Verflüssiger-Kreislauf mit Kühlung und zusätzlicher Heizung

1. Pumpe
2. Kessel
3. Flüssigkeitskühler

Pumpe

Für die Pumpe gelten folgende Annahmen.

Eigenschaft	Wert	Hinweise
Druckanstieg	148556.625 Pa
Flusstyp	Konstante Geschwindigkeit
Flusssteuerung	Periodisch	Wird nur bei Bedarf ausgeführt.

Kühlturm

Für die Pumpe gelten folgende Annahmen.

Eigenschaft	Wert	Hinweise
Ventilatortyp	Drehzahlveränderlich
Entwurfsansatz	3.8888889 °C
Entwurfsbereich-Temperatur	5.55555556 °C

Flüssigkeitskühler

Für die Pumpe gelten folgende Annahmen.

Eigenschaft	Wert	Hinweise
Ventilatortyp	Konstante Geschwindigkeit

Kessel

Für die Pumpe gelten folgende Annahmen.

Eigenschaft	Wert	Hinweise
Auslegungszulufttemperatur	21.11 °C
Wirkungsgrad	96%
Flächen-Morph-Modus	Konstante
