Hinzufügen von Wasserkreisläufen

Verwenden Sie die Werkzeuge im Systembrowser, um Wasserkreisläufe hinzuzufügen.

Im Systembrowser wird die Hierarchie der analytischen Anlagen und Zonengeräte angezeigt.

So erstellen Sie einen Wasserkreislauf

1. Öffnen Sie ein Modell, und drücken Sie F9, um den Systembrowser anzuzeigen.
2. Klicken Sie auf Wasserkreislauf hinzufügen .

   Der neue Kreislauf wird der Liste im Systembrowser hinzugefügt und in der Eigenschaftenpalette ausgewählt.

   1. Geben Sie unter ID-Daten einen Namen für den Wasserkreislauf ein.
   2. Wählen Sie unter Energieanalyse den Kreislauftyp aus.

      Je nach Typ des erstellten Wasserkreislaufs werden andere Eigenschaften aktiviert. Beispiel: Beim Erstellen eines Kühlwasserkreislaufs wird die Eigenschaft Kühltyp aktiviert. Folgende Optionen stehen zur Verfügung: Luftgekühlt oder Wassergekühlt. Bei der Option Wassergekühlt wird die Eigenschaft Kondensat-Kreislauf aktiviert, bei der Sie einen Kondensat-Kreislauf angeben können.

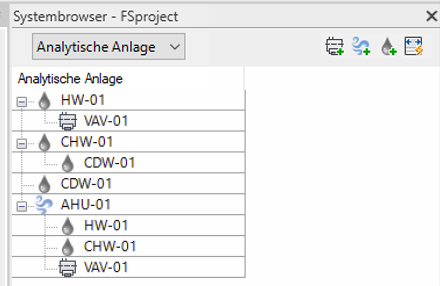

In der Struktur im Systembrowser wird die Hierarchie der analytischen Anlagen und Zonengeräte angezeigt. Die Wasserkreisläufe und Lüftungsanlagen werden in der obersten Ebene mit den zugehörigen Wasserkreisläufen und Zonengeräten, wie unten dargestellt, angezeigt.


Wenn ein Element noch nicht vollständig definiert wurde, wird ein Warnsymbol im Systembrowser angezeigt.
