Belegungspläne

Diese Bauteillisten enthalten Informationen über die Annahmen, die bei unterschiedlichen Gebäudetypen während der Energieanalyse für die Belegung zugrunde gelegt werden.

Belegungspläne definieren die Zeitpunkte, zu denen der Heiz-/Kühl-Sollwert ermittelt wird.

Diesen Annahmen liegen ASHRAE-Normen zugrunde. Die Belegungspläne des jeweiligen Gebäudetyps sind ihrerseits Grundlage für die anderen Betriebspläne für den Gebäudetyp (z. B. Beleuchtung und HLK). Weitere Informationen erhalten Sie unter Gebäudetypdaten.

Tipp: So ändern Sie manuell die Belegungsnummer für die Analyse

1. Platzieren Sie MEP-Räume in Ihrem Modell.
2. Legen Sie die Exportkategorie in den Energieeinstellungen auf MEP-Räume fest.
3. Wählen Sie die einzelnen MEP-Räume im Modell aus.
4. Ändern Sie in der Eigenschaftenpalette unter Energieanalyse den Parameter Personenanzahl entsprechend der gewünschten Anzahl und dem Wärmegewinn pro Person.
5. Führen Sie die Energieanalyse erneut aus, um die aktualisierten Ergebnisse anzuzeigen.

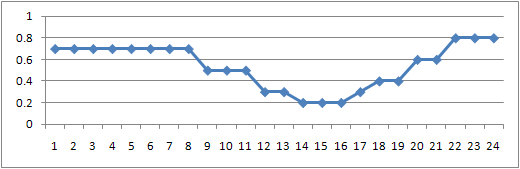

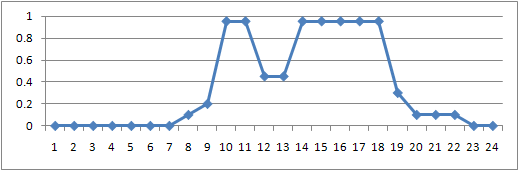

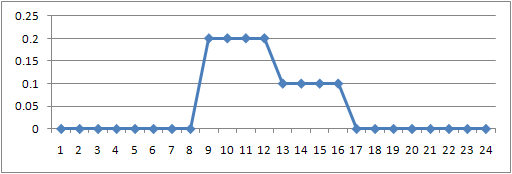

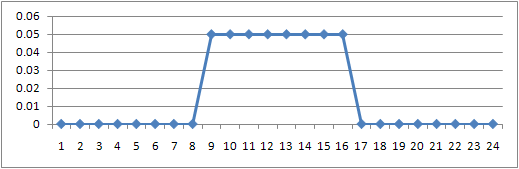

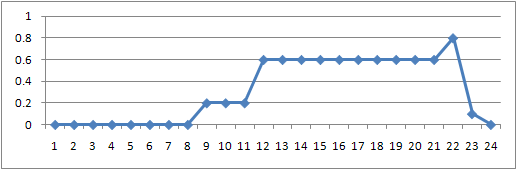

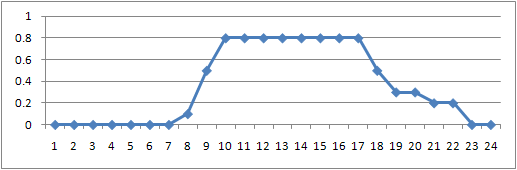

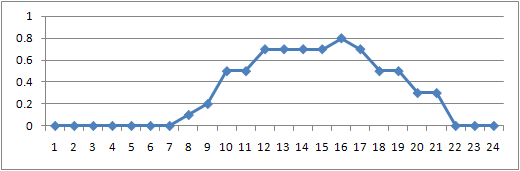

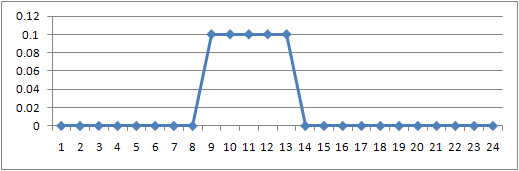

Die folgenden Tabellen zeigen stündliche Werte für eine Zeitspanne von 24 Stunden für jeden Belegungsplan, beginnend bei Mitternacht (0 bis 24 auf der x-Achse). Diese Werte (0 bis 1 auf der y-Achse) sind Bruchmultiplikatoren.

Beispiel: Angenommen, die Belegungsdichte eines Gebäudes beträgt 100 Personen.

• In diesem Fall steht der Wert 1 im Plan für die Annahme, dass sich zur betreffenden Uhrzeit 100 Personen im Gebäude aufhalten.
• Beim Wert 0 wird davon ausgegangen, dass sich zur betreffenden Uhrzeit niemand im Gebäude aufhält.
• Der Wert 0,1 bedeutet, dass sich laut Plan 100 * 0,1 = 10 Personen zu dieser Uhrzeit im Gebäude aufhalten.

Belegung - Versammlung

Versammlung - Belegungsplan Werktag

Versammlung - Belegungsplan Samstag

Versammlung - Belegungsplan Sonntag

Belegung - Gesundheitswesen

Gesundheitswesen - Belegungsplan Werktag

Gesundheitswesen - Belegungsplan Samstag

Gesundheitswesen - Belegungsplan Sonntag

Belegung - Hotel/Motel

Hotel/Motel - Belegungsplan Werktag

Hotel/Motel - Belegungsplan Samstag

Hotel/Motel - Belegungsplan Sonntag

Belegung - Büro

Büro - Belegungsplan Werktag

Büro - Belegungsplan Samstag

Büro - Belegungsplan Sonntag

Belegung - Wohngebäude

Wohngebäude - Belegungsplan Werktag

Wohngebäude - Belegungsplan Samstag

Wohngebäude - Belegungsplan Sonntag

Belegung - Restaurant

Restaurant - Belegungsplan Werktag

Restaurant - Belegungsplan Samstag

Restaurant - Belegungsplan Sonntag

Belegung - Einzelhandel

Einzelhandel - Belegungsplan Werktag

Einzelhandel - Belegungsplan Samstag

Einzelhandel - Belegungsplan Sonntag

Belegung - Schule

Die folgenden Belegungspläne gelten für Grund- und Sekundarschulen (Kindergarten bis Klasse 12) während des Schuljahrs, d. h. in den folgenden Zeiträumen:

• 6. Januar 1997 bis 5. April 1997
• 14. April 1997 bis 8. Juni 1997
• 25. August 1997 bis 15. Dezember 1997

Während der Zeiten im Schuljahr, in denen die Schule geschlossen ist, wird für sämtliche Tageszeiten und Wochentage der Multiplikator Null (0) verwendet.

• 1. Januar 1997 bis 5. Januar 1997
• 4. April 1997 bis 13. April 1997
• 9. Juni 1997 bis 24. August 1997
• 16. Dezember 1997 bis 31. Dezember 1997

Schule - Belegungsplan Werktag

Schule - Belegungsplan Samstag

Schule - Belegungsplan Sonntag

Belegung - Lager

Lager - Belegungsplan Werktag

Lager - Belegungsplan Samstag

Lager - Belegungsplan Sonntag
