Erstellen einer Volumenkörperform

Mit dem Werkzeug Form erstellen können Sie Volumengeometrie erstellen.

1. Klicken Sie auf Registerkarte Erstellen Gruppe Zeichnen, und wählen Sie eines der Zeichenwerkzeuge.
2. Klicken Sie in den Zeichenbereich, und zeichnen Sie eine geschlossene Schleife.
3. Wählen Sie die geschlossene Schleife aus.
4. Klicken Sie auf Registerkarte Ändern | Linien Gruppe Form (Form erstellen). Eine Extrusion für einen Volumenkörper wird erstellt.

5. (Optional) Klicken Sie auf Registerkarte Ändern | Formelement Gruppe Form (Abzugskörperform), um diesen Volumenkörper in einen Abzugskörper umzuwandeln.

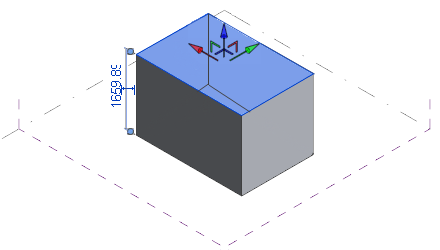

Sie können die Bemaßung einer Extrusion entweder mithilfe der 3D-Steuerelemente zum Ziehen oder durch Bearbeiten der temporären Bemaßung im Zeichenbereich ändern.
