Höheneigenschaften für MEP-Elemente

Zeigt die Höheneigenschaften für MEP-Elemente an.

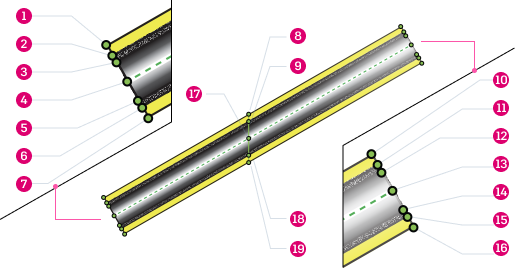

Die folgenden Höhenparameter sind für MEP-Elemente verfügbar: Luftkanäle, Rohre, Kabeltrassen, Leerrohre, Fertigungsluftkanäle, Fertigungsrohre, Fertigungskabelführungen. Alle Parameter können beschriftet und in Bauteillisten aufgenommen werden, mit Ausnahme von punktbasierten Höhenparametern, die beschriftet, jedoch nicht in Bauteillisten aufgenommen werden können.

Parameter	Beschreibung
Abhängigkeiten
Unteres Ende – Oberkante der Dämmungshöhe	Definiert die Höhe an der Oberseite der Dämmung am unteren Ende.
Unteres Ende – Oberkante	Definiert die Höhe an der Oberkante am unteren Ende.
Unteres Ende – Scheitelhöhe	Definiert die Höhe an der inneren Oberkante am unteren Ende des Rohrs.
Mitte Unten	Definiert die Höhe an der Mittellinie am unteren Ende.
Sohle Unten	Definiert die Höhe an der inneren Basis am unteren Ende des Rohrs.
Unteres Ende – Unterkante	Definiert die Höhe an der Unterkante am unteren Ende.
Unterkante Dämmung Unten	Definiert die Höhe an der Unterkante der Dämmung am unteren Ende.
Punkt – Oberkante der Dämmungshöhe	Definiert die Höhe an der Oberkante der Dämmung.
Punkt Oberkante	Definiert die Höhe an der Oberkante.
Oberkante Dämmung Oben	Definiert die Höhe an der Oberseite der Dämmung am oberen Ende.
Oberkante Rohr Oben	Definiert die Höhe auf der Oberseite des oberen Endes.
Oberes Ende – Scheitelhöhe	Definiert die Höhe an der inneren Oberkante am oberen Ende des Rohrs.
Mitte Oben	Definiert die Höhe an der Mittellinie des oberen Endes.
Oberes Ende – Höhe Rohrinnenseite	Definiert die Höhe an der inneren Basis am oberen Ende des Rohrs.
Oberes Ende – Unterkante	Definiert die Höhe an der Unterseite des oberen Endes.
Unterkante Dämmung Oben	Definiert die Höhe an der Unterseite der Dämmung am oberen Ende.
Punkt – Mittellinienhöhe	Definiert die Höhe an der Mittellinie.
Punkt Unterkante	Definiert die Höhe an der Unterkante.
Punkt – Unterkante der Dämmungshöhe	Definiert die Höhe an der Unterkante der Dämmung.
