Hinzufügen oder Entfernen einer hydraulischem Trennung in Netzen für Warmwasserheizungen

Trennen Sie Rohrnetze für Warmwasserheizungen in Kreisläufe, um den Volumenstrom und Druckverlust für jeden Kreislauf zu berechnen.

Hydraulische Trennung hinzufügen

1. Wählen Sie das Anfangs- oder Endrohr (oder beide) für den Sekundärkreislauf aus.
   Tipp: Sie können mehr als ein Rohrpaar auswählen.

2. Klicken Sie auf Registerkarte Ändern | Rohre Gruppe Hydraulische Trennung (Trennung hinzufügen).

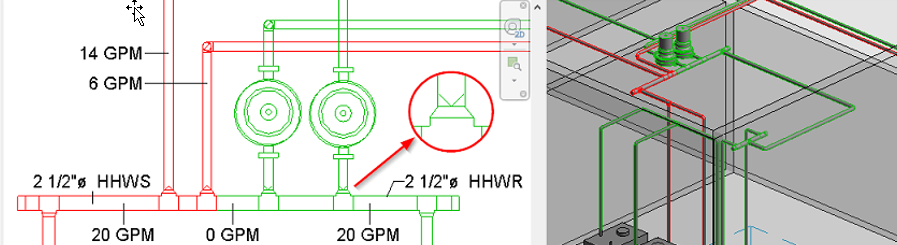

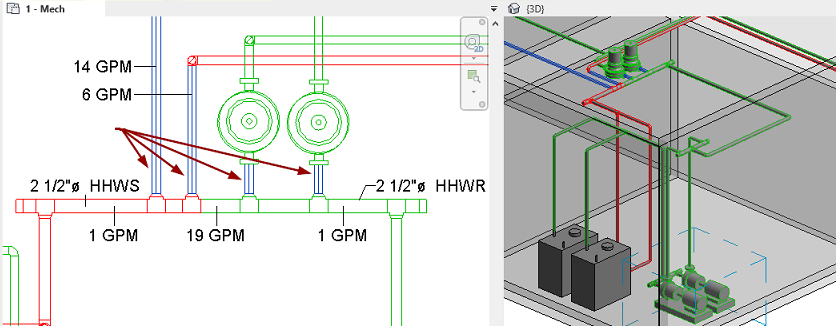

Am Rohrende wird am Trennpunkt eine Grafik angezeigt, wie unten dargestellt.

Tipp: Um die Sichtbarkeit des Symbols Hydraulische Trennung zu steuern, klicken Sie auf Registerkarte Ansicht Gruppe Grafiken (Sichtbarkeit/Grafiken). Erweitern Sie auf der Registerkarte Modellkategorien die Kategorie Rohre, um das Symbol Hydraulische Trennung zu aktivieren bzw. zu deaktivieren.

Wenn Stutzen verwendet werden, befindet sich der genaue Trennpunkt zwischen dem Stutzen und der Hauptleitung bzw. dem Endstück. Wenn ein T-Stück verwendet wird, befindet sich der genaue Trennpunkt zwischen dem T-Stück und dem Abzweigrohr oder einem mit dem T-Stück verbundenen Formteil. Das allgemeine Rohr, das Rohr zwischen den sekundären Vor- und Rücklaufanschlüssen am Endstück, zeigt einen Durchfluss von Null an.

Der schreibgeschützte Parameter Kreislaufabschluss gibt an, ob das ausgewählte Rohr eine Begrenzung für einen separaten Kreislauf ist.

Hydraulische Trennung entfernen

1. Wählen Sie mindestens ein Rohr eines Kreislaufabschlusses in einem untergeordneten Kreislauf aus.
2. Klicken Sie auf Registerkarte Ändern | Rohre Gruppe Hydraulische Trennung (Trennung entfernen).
