Wenn die Systemanalyse fehlschlägt, wird die folgende Meldung oben im Analysebericht in der Berichtsansicht angezeigt: "EnergyPlus-Simulation hat keinen Bericht für die Systemanalyse erstellt."
Wenn eine Systemanalyse fehlschlägt, überprüfen Sie das Fehlerprotokoll eplusout.err im temporären Ordner des Systems.
Geben Sie in Windows Explorer %temp% ein, um den temporären Ordner schnell zu öffnen und nach einem Ordner mit demselben Namen wie der ausgewählte Analyse-Arbeitsablauf zu suchen. Je nach den Windows-Sicherheitseinstellungen verfügen Sie möglicherweise über einen weiteren vom System generierten Ordner.
Der Ordnerpfad sieht etwa wie folgt aus: C:\Benutzer\<Anmeldung>\AppData\Local\Temp\3\fbf31253-58bb-4d1a-b5db-ae57c7b3aee2\Lasten und Dimensionierung für HLK-Systeme. Die Protokolldatei eplusout.err befindet sich im Unterordner \run.
| Gründe für das Fehlschlagen der Systemanalyse | Lösung: |
|---|---|
|

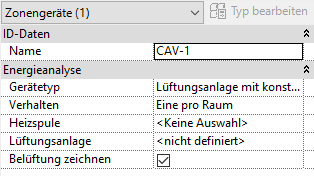

Beachten Sie, dass das folgende Szenario keine Protokolldatei generiert, da die Systemanalyse nicht ausgeführt werden konnte. Zonengeräte, z. B. eine Lüftungsanlage mit konstantem Volumenstrom, benötigen eine Lüftungsanlage, es ist jedoch keine zugewiesen.  Für die Zonengeräte, die eine Lüftungsanlage erfordern, wird im Systembrowser ein Warnsymbol angezeigt.  |
Weisen Sie den Zonengeräten eine Lüftungsanlage zu. Weitere Informationen finden Sie unter Zonengeräte. |
| Der Sollwert Heizung (22 °C) ist größer als der Sollwert Kühlung (21 °C), wodurch ein Heizung/Kühlung-Paradox entsteht.
Eine Meldung ähnlich der folgenden wird am unteren Rand der Datei eplusout.err angezeigt: **LoadToHeatingSetPoint=-6603.432, LoadToCoolingSetPoint=-7759.433 **ZoneTempIndZnLd=32035.45 **ZoneTempDepZnLd=1156.00 **Zone HeatingThermostatSetPoint=22.00 **Zone CoolingThermostatSetPoint=21.00 Fatal** Program terminates due to above conditions. |
Weisen Sie die richtigen Sollwerte in der Vorgabezone zu, und führen Sie die Systemanalyse erneut aus. |
| Eine Lüftungsanlage ist keinen Zonengeräten zugewiesen, oder Zonengeräte, die eine Lüftungsanlage verwenden, sind keinen berechneten Räumen zugewiesen.
Eine Meldung ähnlich der folgenden wird am unteren Rand der Datei eplusout.err angezeigt: **Fatal** Preceding errors cause termination Summary of Errors that led to program termination: Reference severe error count=2 Last severe error=An outlet node inAirLoopHVAC=" AHU-1 " is not connected to any zone ***Warning: Node connection errors not checked - most system input has not been read (see previous warning. ***Fatal error -- final processing. Program exited before simulations began. See previous error messages. |
Stellen Sie sicher, dass alle Lüftungsanlagen mit einem berechneten Raum verbunden sind. Löschen Sie alle Elemente, die nicht verwendet werden. Weitere Informationen finden Sie unter Annahmen für Lüftungsanlagen. |

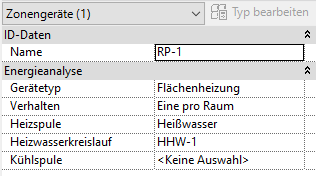

Zonengeräten, die Spulen enthalten, wie z. B. Flächenheizungen, sind nicht eine oder mehrere Spulen zugewiesen.
 Die Systemanalyse schlägt fehl, und eine Meldung ähnlich der folgenden wird am unteren Rand der Datei eplusout.err angezeigt: **Severe** <root>[Coil:Cooling:Water][RP-1-1 Cooling Coil] - Missing required property 'water_inlet_node_name'. **Severe** <root>[Coil:Cooling:Water][RP-1-1 Cooling Coil] - Missing required property 'water_outlet_node_name'. **Fatal** Errors occurred on processing input file. Preceding condition(s) cause termination. |
Geben Sie in der Eigenschaftenpalette eine Kühlspule an, und führen Sie die Systemanalyse erneut aus. |
