Materialzuweisungen: Luft

Um die Lüftung durch eine Klimaanlage mit Autodesk® CFD zu simulieren, müssen die Bauelemente und die interne Luft definiert werden. Luft wird jedoch nicht allgemein als Bestandteil eines CAD- oder BIM-Modells erstellt. Mit der folgenden Prozedur wird der große leere Raum in der Ausstellungshalle als Air (Luft) definiert.

Das Luftteil ist standardmäßig nicht zu sehen, da es vom Wandteil verdeckt wird.

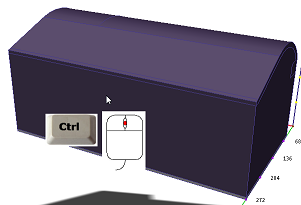

1. Um die Luft zu sehen, blenden Sie die Wand aus, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste darauf klicken:

2. Wählen Sie das Luftteil aus, indem Sie mit der linken Maustaste darauf klicken:

3. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien:

4. Stellen Sie sicher, dass im Schnellbearbeitungs-Dialogfeld der Typ auf Fluid gesetzt und als Name Air angegeben ist.

5. Klicken Sie in der Zeile Umgebung auf Einstellen...

6. Klicken Sie im Dialogfeld Materialumgebung auf Variabel.

7. Klicken Sie auf OK.

Anmerkung: Durch die Schritte 6 und 7 haben Sie die Definition des Luftmaterials so geändert, dass die Eigenschaften mit der Temperatur variieren. Diese Änderung ist erforderlich, da die Temperaturabhängigkeit bei den Luftbewegungen in der Ausstellungshalle berücksichtigt werden müssen.

8. Klicken Sie im Schnellbearbeitungs-Dialogfeld auf Anwenden.

So sollte das Ergebnis aussehen...

9. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Material Luft korrekt zugewiesen wurde:

a. Bestätigen Sie in der Designstudienleiste die Materialeinstellung für das Teil Luft. (Die Angabe Variabel muss dem Luftmaterialnamen folgen.)
b. Das Luftteil muss die Farbe Blau haben und der Farbe der Luft in der Legende entsprechen.

Anmerkung: Wenn alle Einstellungen korrekt sind, fahren Sie mit der nächsten Prozedur fort. Wenn nicht, sollten jetzt die Korrekturen vorgenommen werden.
