Para fusionar espacios tridimensionales de forma libre con objetos AEC

Siga este procedimiento para fusionar un espacio tridimensional de forma libre con un espacio u otro objeto AEC. Puede fusionar un espacio tridimensional de forma libre con todos los objetos AEC que tengan una geometría 3D.

Nota: Este procedimiento sólo es válido para los espacios no asociativos. Si lo lleva a cabo en un espacio asociativo, perderá la asociatividad después de salir del modo de edición in situ.

1. Cambie a una vista isométrica tridimensional.
2. Seleccione el espacio de forma libre 3D que desee fusionar con otro objeto.
3. Seleccione la ficha Espaciogrupo ModificarEditar in situ.
4. Seleccione la ficha Editar in situgrupo Modificarmenú desplegable BooleanoUnión.
5. Seleccione el objeto AEC que desee fusionar con el espacio tridimensional de forma libre y pulse Intro.
6. Escriba s (Sí) para borrar el objeto fusionado o n (No) para conservar el objeto en el dibujo.

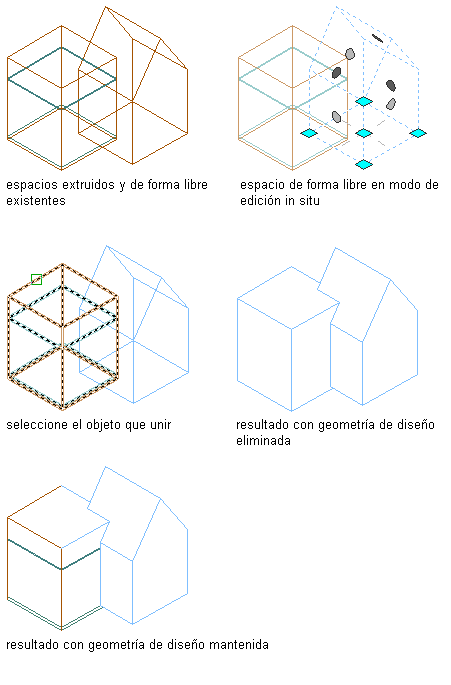

   Fusión de un espacio extruido con un espacio de forma libre

7. Para guardar los cambios en el espacio, seleccione la ficha Editar in situgrupo EdicionesFinalizar.
