Para añadir modificadores de cuerpo a elementos estructurales

Utilice este procedimiento para crear modificadores de cuerpo y agregarlos a elementos estructurales.

Se puede crear un modificador de cuerpo tridimensional (3D) a partir de un elemento de masa, un grupo de masas o cualquier otro objeto AEC con masa. También pueden crearse modificadores de este tipo a partir de sólidos ACIS o bloques que forman cuerpos 3D. Es necesario colocar el objeto en la ubicación deseada en el dibujo antes de definirlo como modificador de cuerpo.

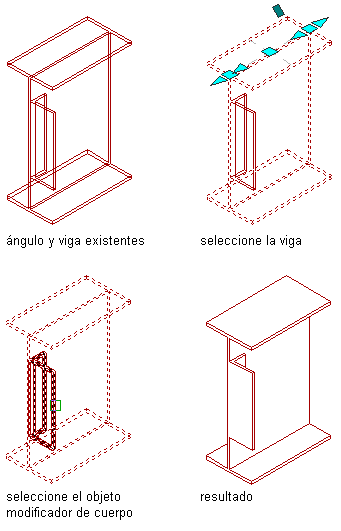

La ilustración siguiente muestra un ángulo utilizado como modificador de cuerpo para agregarlo a una viga.

Adición de modificadores de cuerpo a elementos estructurales

1. Coloque el objeto en la ubicación donde desea agregar el modificador de cuerpo al elemento estructural.
2. Seleccione el elemento estructural que desee cambiar con el modificador de cuerpo.
3. Seleccione la ficha Elemento estructuralgrupo Modificarmenú desplegable Modificador de cuerpoAgregar..
4. Seleccione el objeto que desea agregar al elemento estructural.

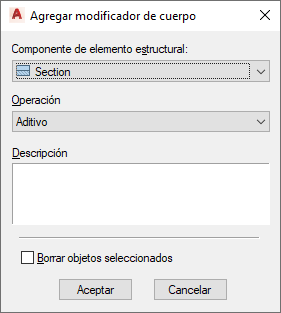

5. En el cuadro de diálogo Agregar modificador de cuerpo, en Operación, seleccione Aditiva.


6. Escriba una descripción para el modificador de cuerpo.
7. Seleccione Borrar objetos seleccionados si no desea mantener el objeto original, o desactive esta opción para mantener el objeto en el dibujo.
8. Pulse Aceptar.
