Para sustraer modificadores de cuerpo de elementos estructurales

Utilice este procedimiento para crear modificadores de cuerpo tridimensionales (3D) y sustraerlos de elementos estructurales.

Se puede crear un modificador de cuerpo tridimensional (3D) a partir de un elemento de masa, un grupo de masas o cualquier otro objeto AEC con masa. También pueden crearse modificadores de este tipo a partir de sólidos ACIS o bloques que forman cuerpos 3D. Es necesario colocar el objeto en la ubicación deseada en el dibujo antes de definirlo como modificador de cuerpo.

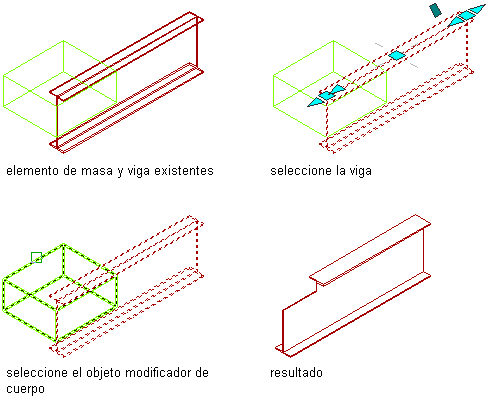

La ilustración siguiente muestra un elemento de masa de caja utilizado como modificador de cuerpo para rematar una viga.

Sustracción de modificadores de cuerpo de elementos estructurales

1. Coloque el objeto en la ubicación donde desea sustraer el modificador de cuerpo del elemento estructural.
2. Seleccione el elemento estructural que desee cambiar con el modificador de cuerpo.
3. Seleccione la ficha Elemento estructuralgrupo Modificarmenú desplegable Modificador de cuerpoAgregar..
4. Seleccione el objeto que desea sustraer del elemento estructural.

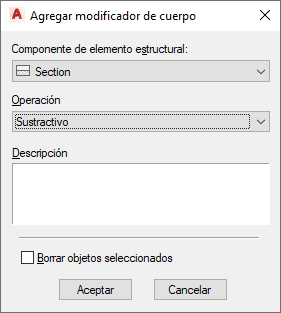

5. En el cuadro de diálogo Agregar modificador de cuerpo, en Operación, seleccione Sustractiva.


6. Escriba una descripción para el modificador de cuerpo.
7. Seleccione Borrar objetos seleccionados si no desea mantener el objeto original, o desactive esta opción para mantener el objeto en el dibujo.
8. Pulse Aceptar.
