Para sustituir un elemento estructural por un modificador de cuerpo

Utilice este procedimiento para crear modificadores de cuerpo tridimensionales (3D) y reemplazar elementos estructurales con ellos.

Se puede crear un modificador de cuerpo tridimensional (3D) a partir de un elemento de masa, un grupo de masas o cualquier otro objeto AEC con masa. También pueden crearse modificadores de este tipo a partir de sólidos ACIS o bloques que forman cuerpos 3D. Es necesario colocar el objeto en la ubicación deseada en el dibujo antes de definirlo como modificador de cuerpo.

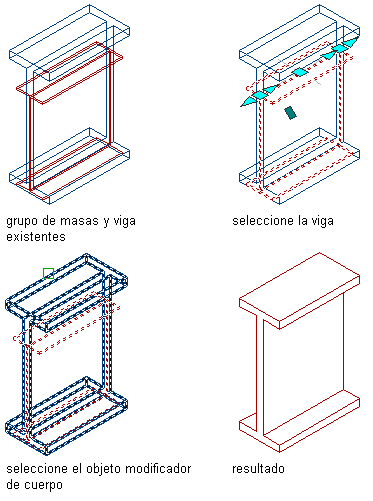

La ilustración siguiente muestra un grupo de masas utilizado como modificador de cuerpo para reemplazar una viga.

Sustitución de un elemento estructural por un modificador de cuerpo

1. Coloque el objeto en la ubicación donde desea reemplazar el elemento estructural por el modificador de cuerpo.
2. Seleccione el elemento estructural que desee cambiar con el modificador de cuerpo.
3. Seleccione la ficha Elemento estructuralgrupo Modificarmenú desplegable Modificador de cuerpoAgregar..
4. Seleccione el objeto para reemplazar el elemento estructural.

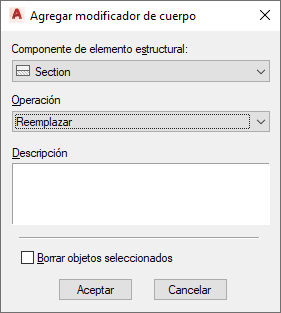

5. En el cuadro de diálogo Agregar modificador de cuerpo, en Operación, seleccione Reemplazar.


6. Escriba una descripción para el modificador de cuerpo.
7. Seleccione Borrar objetos seleccionados si no desea mantener el objeto original, o desactive esta opción para mantener el objeto en el dibujo.
8. Pulse Aceptar.
