Utilice Boceto a mano alzada para crear esbozos a partir de objetos de un dibujo. Puede crear un boceto a mano alzada para reflejar ambigüedades en los diseños en curso o para crear versiones más artísticas de un dibujo. También es posible generar un boceto a mano alzada de una porción de un dibujo y establecer que aún se encuentra en la etapa de diseño.
Los esbozos a mano alzada pueden crearse a partir de una porción de dibujo o de un dibujo completo. Pueden contener tanto objetos AEC como de AutoCAD
.
Aspecto de los objetos en un boceto a mano alzada
Al generar un boceto a mano alzada, se crean aleatoriamente segmentos de línea toscos a lo largo de los objetos que seleccione para incluir en el boceto. Esas líneas son segmentos cortos que emulan los trazos a mano alzada de un boceto tradicional. Las líneas con intersección de segmentos se extienden en el boceto a mano alzada.
Generación de un boceto a mano alzada
Formatos de línea para bocetos a mano alzada
Al generar el boceto a mano alzada, debe elegir entre los tres formatos de línea que determinan el aspecto del boceto:
- Formato de línea pulida: traza la geometría seleccionada una sola vez, para dar al boceto un aspecto más definido.
- Formato de línea bosquejada: traza dos veces la geometría seleccionada. (Ésta es la opción predeterminada.)
- Formato de línea garabateada: traza tres veces la geometría seleccionada.

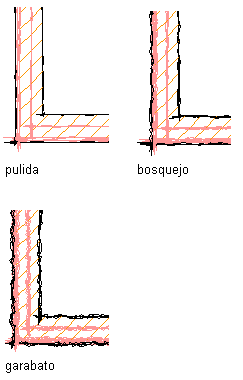

Opciones de formato de línea
Cada pase de trazado de la geometría acentúa el carácter artístico del boceto.
Administración de bocetos a mano alzada
Al crear un boceto a mano alzada, la geometría se empaqueta en un bloque con nombre y se coloca sobre los objetos originales en el espacio modelo. Esto significa que puede mover el dibujo original y el boceto independientemente. También puede editar el boceto a mano alzada, igual que otros bloques con referencias. Cada uno de los segmentos del boceto retiene la capa y el color de la geometría original a partir de la que se genera.
Dependiendo del formato de línea que elija para el boceto, pueden generarse hasta tres polilíneas complejas para cada objeto seleccionado en el dibujo. Esto puede aumentar de forma significativa el tamaño del dibujo. Si quiere mantener el tamaño del dibujo lo más reducido posible, puede cortar y pegar en dibujos nuevos sus bocetos a mano alzada.
Si trabaja con dibujos tridimensionales (3D) o modelos complejos, cree primero una proyección con líneas ocultas o una sección u objeto de alzado bidimensionales (2D). A menos que el dibujo sea muy sencillo, ahorrará tiempo y esfuerzos si genera el boceto a mano alzada a partir de estos objetos 2D.
Si trabaja con referencias externas, pulse dos veces en el boceto a mano alzada y edítelo como si fuera un bloque cualquiera.
Boceto a mano alzada y escala de trazado deseada
Puede especificar la escala de trazado deseada para controlar el tamaño de los segmentos y las extensiones del boceto. Seleccione una escala mayor para aumentar el tamaño de los segmentos y las extensiones del boceto final.
Especificación de una escala de trazado
