Ajusta el factor de zoom y el encuadre de la vista de una ventana gráfica de presentación según los puntos de alineación especificados en el espacio modelo y el espacio papel.
Puede utilizar esta herramienta para encuadrar vistas guardadas en una ventana gráfica de presentación, para poderla colocar correctamente, basada en un punto en el espacio modelo y un punto en el espacio papel. También puede utilizar la herramienta para encuadrar o ampliar vistas guardadas basándose en dos puntos en el espacio modelo y dos puntos en el espacio papel. Para seleccionar un único punto en el espacio modelo, pulse Intro en la solicitud del segundo espacio modelo y, a continuación, puede alinearlo con un espacio papel. Esta opción es útil para ajustar la posición de la vista de espacio modelo, sin cambiar el factor de zoom de la ventana gráfica de presentación.
Ejemplo

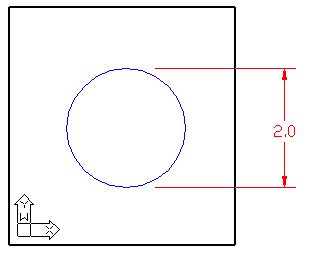

Por ejemplo, para alinear un círculo en un espacio modelo con una cota en el espacio papel, siga estos pasos:
Especifique dos puntos en el espacio modelo:
Especifique dos puntos en el espacio papel:
El círculo se alinea con la cota en el espacio papel:
Archivo
aspace.lsp
