A medida que el Generador de circuitos genera de forma dinámica el circuito, cada componente recibe una etiqueta de componente. Para recibir la misma etiqueta de componente que el componente principal, un componente secundario debe enlazarse con él.
El Generador de circuitos enlaza automáticamente los componentes principal y secundario si ambos tienen el mismo valor de etiqueta por defecto. Por ejemplo, tanto la bobina de arranque del motor como los contactos auxiliares tienen un valor por defecto "M".
Puede existir más de una relación principal-secundario en el circuito global con la misma etiqueta por defecto. El circuito global incluye la plantilla de circuito principal y las plantillas de circuitos anidados o de ramificación. Por ejemplo, el arranque del motor de inversión incluye dos bobinas de arrancador, avance y retroceso. Cada bobina principal se debe enlazar con los contactos auxiliares y contactos de potencia secundarios correctos, pero es posible que todos tengan el mismo valor de etiqueta por defecto, "M". Para conseguir los enlaces principal-secundario correctos, siga estos pasos.
- Abra los dibujos de plantilla de circuito que contienen los bloques de marcador principal y secundario. Es posible que exista más de un dibujo de plantilla de circuito involucrado, por ejemplo una plantilla principal con contactos de potencia y una plantilla anidada con las bobinas del arrancador y los contactos auxiliares de interbloqueo.
- Localice el bloque de marcador correcto para cada componente que requiera un nuevo enlace de etiqueta por defecto.

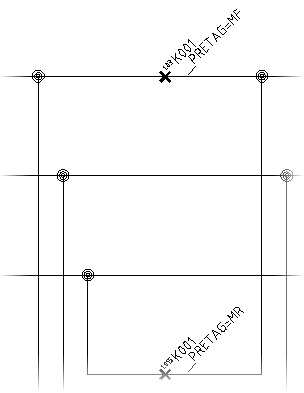

- Edite el valor del atributo MISC1 y añada “_PRETAG={nuevo enlace de etiqueta por defecto}”. Por ejemplo, añada “_PRETAG=MF” para la bobina y los contactos del motor de avance, y “_PRETAG=MR” para la bobina y los contactos del motor de retroceso.
Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma. - Guarde los dibujos de plantilla de circuito.

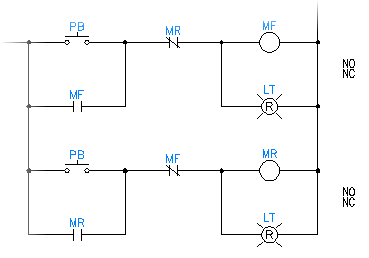

Cuando el Generador de circuitos inserta el circuito anidado que contiene los contactos secundarios, relaciona estos valores de etiqueta predefinidos con la bobina principal correcta.
