Acerca de la tabla de base de datos de catálogo _LISTBOX_DEF

La finalidad de la tabla _LISTBOX_DEF es definir una cadena de búsqueda por defecto para que el Explorador de catálogos la utilice en las circunstancias siguientes:

• Ha seleccionado Búsqueda en uno de los cuadros de diálogo Insertar/editar.
• El valor de catálogo del símbolo está en blanco.

Esta opción resulta útil si se utiliza frecuentemente el mismo fabricante o el mismo tipo de componentes.

A continuación, se muestra cómo funciona:

1. Cuando se selecciona el botón Búsqueda, el Explorador de catálogos determina el nombre de la tabla para ese componente y preselecciona esa categoría.
2. Si el componente ya tiene un valor de catálogo, se busca este valor y se muestra en el panel de resultados.
3. Si el componente no tiene ningún valor de catálogo, el Explorador de catálogos busca en la base de datos de catálogo la tabla _LISTBOX_DEF.
4. Si la tabla existe, el Explorador de catálogos busca una fila con un valor en el primer campo que coincida con la categoría del componente.
5. Si se encuentra una fila, los valores de cada campo se utilizan para generar la cadena de búsqueda.
6. El Explorador de catálogos realiza la búsqueda y los resultados se muestran en el panel de resultados.

Los valores se pueden definir de un modo diferente para cada tabla de búsqueda en el catálogo. El primer campo define el nombre de tabla de búsqueda en el catálogo que corresponde a la categoría en el Explorador de catálogos. Los campos siguientes tienen el mismo formato y el mismo orden que la estructura de la tabla de búsqueda en el catálogo. Deje el campo en blanco si no desea incluir el campo en la búsqueda.

El texto que introduzca debe coincidir exactamente con los valores de los campos existentes en la tabla de catálogo. Si un valor contiene un espacio, el Explorador de catálogos lo utilizará como una frase exacta en su búsqueda y lo incluirá entre comillas.

Nota: No modifique los valores del último campo, ya que es el número de registro.

Por ejemplo, al hacer clic en Búsqueda en una bobina de relé sin un valor de catálogo, desea que el Explorador de catálogos busque números de pieza Siemens de relés de "600 V de CA". Edite el archivo de base de datos de catálogo y seleccione la tabla _LISTBOX_DEF. Inserte un registro con los siguientes valores de campos:

• NOMBRETABLA (primer campo): CR
• FABRICANTE (tercer campo): SIEMENS
• BOBINA/TENSIÓN/ESTILO (sexto campo): 600 V de CA

Nota: Los nombres de columna de la tabla _LISTBOX_DEF no afectan al funcionamiento.

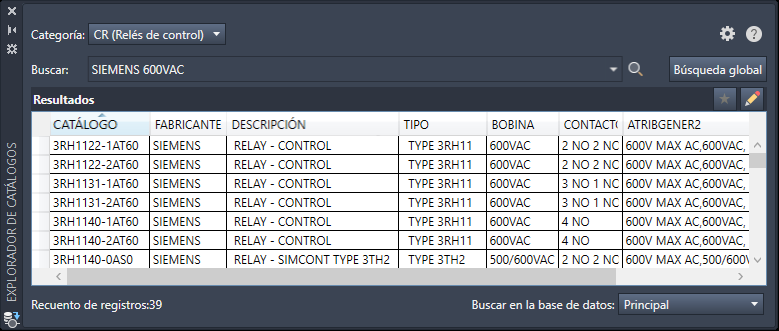

La próxima vez que el Explorador de catálogos utilice la tabla _LISTBOX_DEF para una bobina de relé, el cuadro de diálogo se abrirá con la búsqueda predefinida y esta se llevará a cabo.

Bornas

Las bornas siempre se asocian por defecto a la tabla TRMS en la búsqueda en el catálogo. Sin embargo, la tabla _LISTBOX_DEF admite dos valores NOMBRETABLA especiales para las bornas ideados para facilitar la asignación de un catálogo a un accesorio de borna o un puente de borna.

• TRMS(H): define la búsqueda por defecto cuando se añaden accesorios de borna desde el Editor de regleteros.

  Por ejemplo: NOMBRETABLA=TRMS(H), FABRICANTE = AB, TIPO = HARDWARE

• TRMS(J): define la búsqueda por defecto cuando se añaden puentes de borna desde el Editor de regleteros o con el comando Editar puente.

  Por ejemplo: NOMBRETABLA=TRMS(H), FABRICANTE = AB, TIPO = HARDWARE, VALORES = PUENTE.
