Para estirar objetos mediante la modificación de cotas lineales (Conjunto de herramientas AutoCAD Mechanical)

1. Haga clic en la ficha Anotarelemento desplegable del grupo CotaEstiramiento lineal/simétrico. Buscar
2. Pulse INTRO.

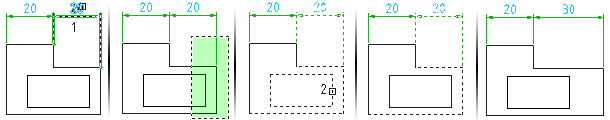

3. Haga clic en el texto de cota del objeto (1).
4. Introduzca el valor de estiramiento para el objeto.
5. Designe el objeto que se va a estirar y la cota asociada utilizando la ventana de captura.
6. Si el conjunto de selección contiene objetos que no desea que el programa estire, pulse la tecla MAYÚS y haga clic en los objetos (2) para eliminarlos del conjunto.

   Para designar más objetos para estirarlos, hágalo utilizando una ventana de captura.

   Nota: El programa desplaza los objetos siguientes en lugar de estirarlos:

   • Objetos incluidos completamente dentro de la ventana de captura
   • Objetos designados individualmente
   • Objetos designados con la selección de ventana
7. Pulse INTRO hasta que finalice el comando.

Nota:

• Debe añadir un punto de cota al conjunto de selección al editar esa cota.
• Para estirar o acortar objetos que no están acotados:
  1. Designe los puntos inicial y final en el contorno del objeto con el puntero para precisar la longitud.
  2. Indique un nuevo valor.
