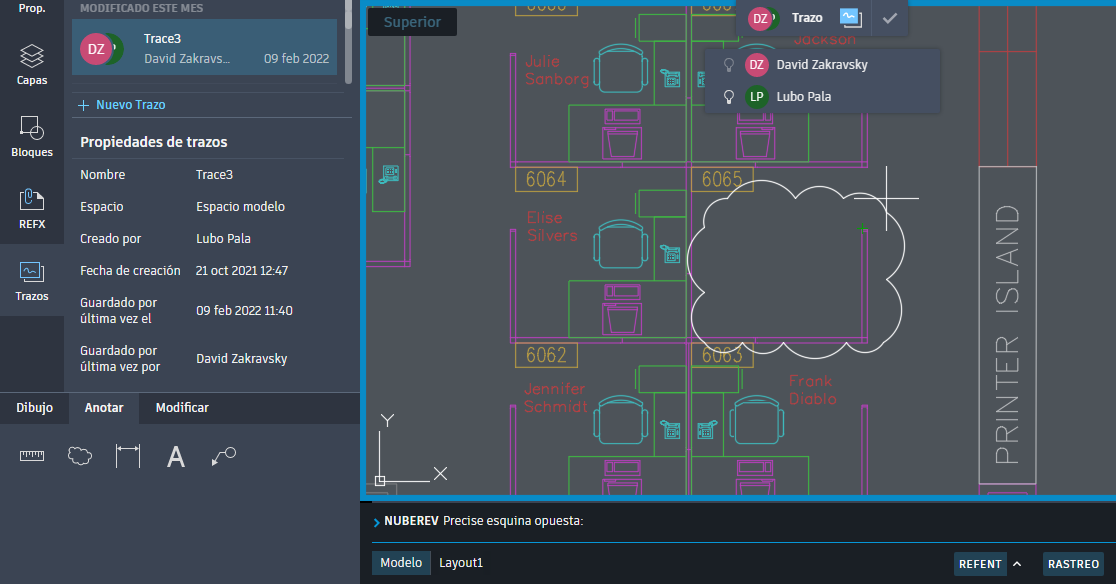

La función Trazo proporciona un espacio seguro para incluir comentarios en un dibujo sin modificar el dibujo existente. Se puede utilizar la analogía de un papel de calco de colaboración virtual que se coloca sobre el dibujo y permite a los colaboradores añadir marcas de revisión y comentarios en él.
Cree trazos en la aplicación web o para dispositivos móviles de AutoCAD o en la versión de escritorio de AutoCAD (Windows o Mac) y, a continuación, envíe el dibujo a los colaboradores o compártalo con ellos para que puedan ver el trazo y su contenido.
Uso de trazos

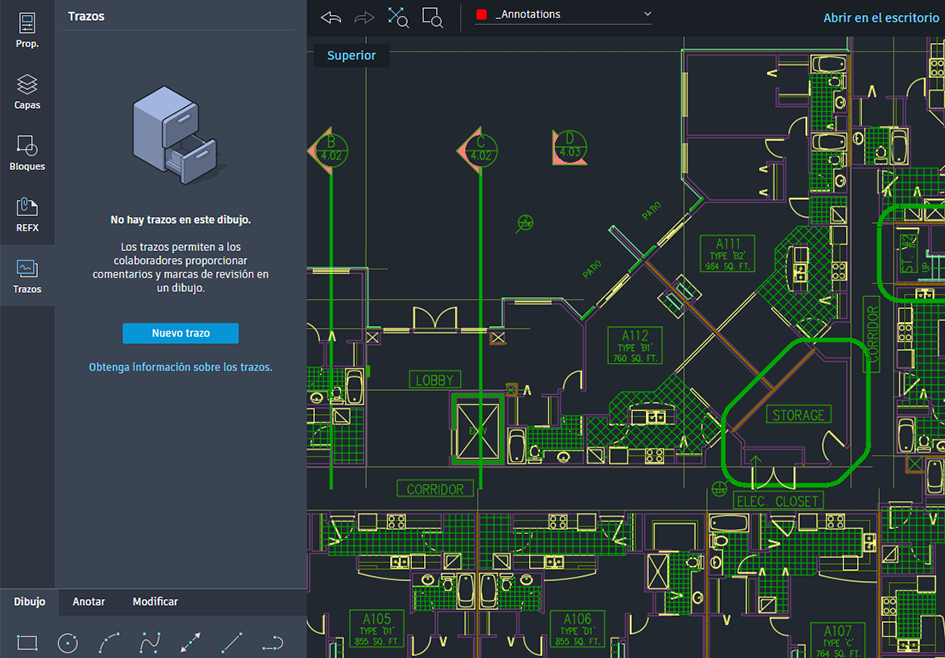

- Cree un trazo o abra uno existente. En este ejemplo, se muestra la aplicación web de AutoCAD, pero también se pueden crear trazos en la aplicación para dispositivos móviles o la versión de escritorio de AutoCAD (Windows o Mac).

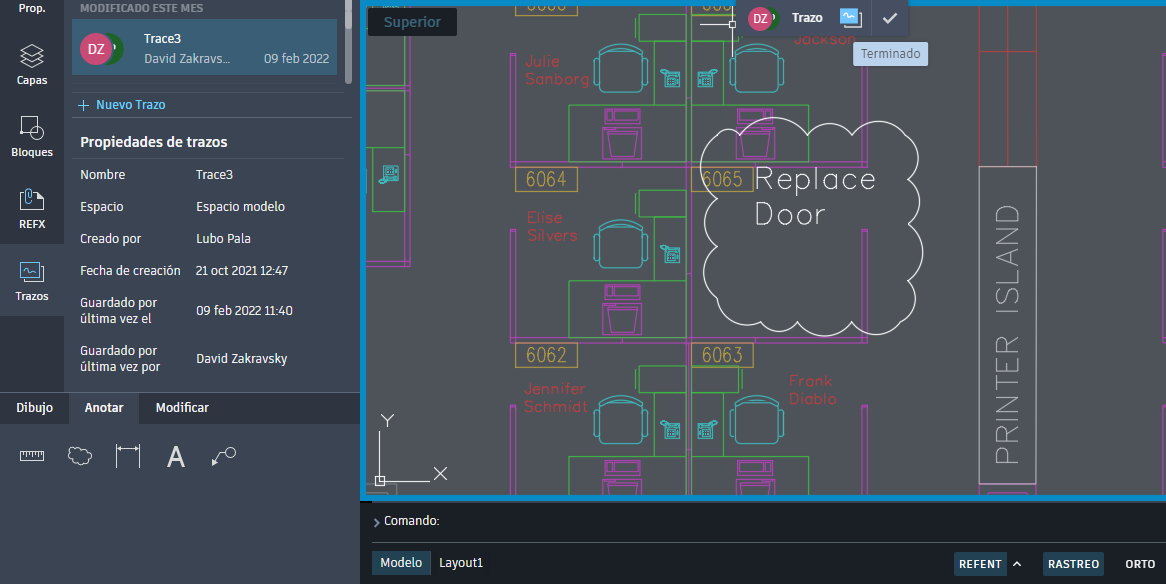

- Añada marcas de revisión o detalles de diseño adicionales al trazo.
- Guarde el dibujo y, a continuación, compártalo con un compañero o colaborador.
Cuando los compañeros abran el dibujo en la versión de escritorio de AutoCAD (Windows o Mac), se les informará de los nuevos trazos. Los destinatarios pueden abrir el trazo para ver lo que se ha añadido y, a continuación, tomar decisiones en función de los comentarios que se han incluido.
Funciones de la versión de escritorio, para dispositivos móviles y web
Las funciones varían ligeramente según la versión de AutoCAD utilizada: escritorio (solo en Windows), web o para dispositivos móviles. Aunque puede ver los trazos en las aplicaciones de escritorio, web o para dispositivos móviles, solo puede crear o editar trazos mientras utiliza la versión web y para dispositivos móviles.
| Funciones | Versión web y para dispositivos móviles | Versión de escritorio (Windows o Mac) |
|---|---|---|
| Crear un trazo | X | X |
| Editar un trazo creado | X | X |
| Ver trazos de otros | X | X |
| Editar el dibujo mientras se visualiza un trazo | X | X |
| Agregar y quitar contribuciones a un trazo creado por otro usuario | X | X |
| Suprimir todos los trazos de un dibujo | X | |
| Utilizar el Asistente de marcas de revisión para identificar automáticamente las marcas de revisión | X (solo Windows) |
