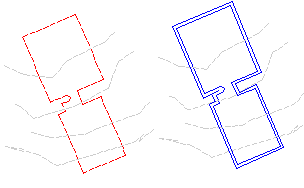

Crea una nueva línea característica o polilínea a partir de un desfase y una diferencia de elevación con respecto a otra línea característica, una representación topográfica, un segmento de parcela o una polilínea (2D o 3D).
Precise la distancia de desfase, el lado y la diferencia de elevación o una elevación absoluta.
Ejercicio de aprendizaje: simplificación de una huella de edificio
- Haga clic en la
Buscar.
- Seleccione un objeto para desfasar.
Nota: El objeto seleccionado debe ser de uno de los siguientes tipos: línea característica, segmento de parcela, representación topográfica o polilínea (2D o 3D).
- Realice una de las acciones siguientes para precisar la ubicación del desfase:
- Especifique la distancia de desfase y, a continuación, seleccione el objeto que desea desfasar.
- Introduzca Paso, seleccione el objeto que desea desfasar y designe un punto de paso. El desfase se dibujará a través de este punto.
- Realice una de las siguientes acciones:
- Precise un punto en el lado en el que desea colocar el desfase. A continuación, especifique la diferencia de elevación o la elevación absoluta para el desfase.
- Introduzca Múltiple y precise el lado y la diferencia de elevación para cada desfase.
Si introduce Variable, se mostrará una marca en el primer punto de la línea característica de desfase. Puede especificar la diferencia de elevación desde el punto original o la elevación absoluta. Una vez introducido un valor, se pasa al siguiente punto y se solicita su elevación. Se continúa de este modo para cada punto de la línea característica hasta que finaliza el comando.
Nota: El objeto de desfase generado depende del objeto de origen al que se hace referencia:- Las líneas características y las representaciones topográficas crean líneas características de desfase.
- Las polilíneas y los segmentos de parcela crean polilíneas de desfase.
- Seleccione otro objeto para desfasarlo o pulse Intro para finalizar el comando.
