Obtenga más información sobre las mejoras realizadas a las redes de tuberías en carga.
Novedades de la versión 2023.2
- Se ha añadido la capacidad de conectar tuberías de la red de tuberías en carga a estructuras de red de gravedad.
Para obtener más información, consulte Para conectar y desconectar tuberías de la red de tuberías en carga y estructuras de red de gravedad.
- Se ha añadido la capacidad de mostrar tuberías de presión conectadas en el cuadro de diálogo Propiedades de estructura de red de gravedad. Para obtener más información, consulte Ficha Conexiones (cuadro de diálogo Propiedades de estructura).
Nota: Las cuencas vertientes se han movido de la ficha Conexiones a la nueva ficha Cuencas vertientes del cuadro de diálogo Propiedades de estructura.
- Se ha añadido la capacidad de etiquetar tuberías de presión que están conectadas a estructuras de gravedad mediante el componente de estilo de la etiqueta Texto para cada una y la selección del tipo Todas las tuberías de presión de la estructura.

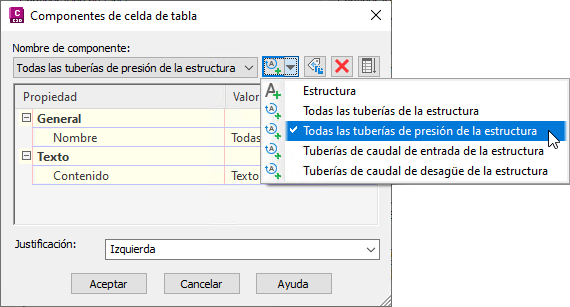

- Se ha añadido la capacidad de añadir tuberías de presión conectadas a estructuras de gravedad en las tablas.
Al configurar una columna de la tabla, seleccione la opción Todas las tuberías de presión de la estructura.
- Se ha añadido la capacidad de crear componentes de estilo de la etiqueta de Texto para cada una para cada los accesorios y elementos hidromecánicos de la red de tuberías en carga para que pueda etiquetar tuberías de presión conectadas.

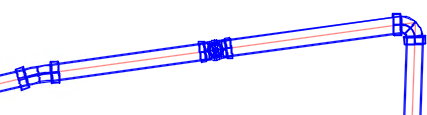

- Los accesorios y elementos hidromecánicos ahora se bloquean en puntos PI al editar mediante pinzamientos la red de tuberías. Los accesorios y elementos hidromecánicos se mantienen in situ con respecto al final de la tubería que no se desplaza.
Ubicación del elemento hidromecánico antes de mover accesorio izquierdo Ubicación del elemento hidromecánico después de mover accesorio izquierdo
Si acorta la tubería desplazando el extremo de la tubería más allá de los accesorios o elementos hidromecánicos existentes, esas piezas se eliminarán.
-
Se ha añadido un nuevo pinzamiento deslizante en los puntos de inserción de accesorios y elementos hidromecánicos. Se han eliminado los pinzamientos de deslizamiento anteriores en cualquiera de los lados de las piezas. El nuevo pinzamiento de deslizamiento permite utilizar Refent para forzar el punto de inserción a la ubicación deseada.

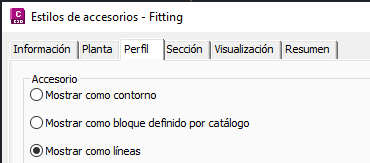

- Se han añadido opciones de Mostrar como líneas para mostrar accesorios y elementos hidromecánicos en la visualización del perfil. Utilice esta opción para mostrar una vista simple de las piezas en la visualización del perfil.
Para obtener más información, consulte Ficha Perfil (cuadro de diálogo Estilos de accesorio) y Ficha Perfil (cuadro de diálogo Estilo de elemento hidromecánico).
- Se ha añadido el comando Volver a vincular tramo de tubería para volver a vincular las piezas de red de tuberías en carga a su alineación de tramo de tubería subyacente si se desenlazan de sus alineaciones subyacentes al editarlas. Si desea obtener más información, consulte Para volver a vincular redes de tuberías en carga a sus rutas.
- Se ha añadido una opción de la cinta de opciones para acceder al comando Regenerar sólidos de presión para regenerar los sólidos 3D que faltan para accesorios y elementos hidromecánicos. Puede utilizar este comando si parece que faltan piezas de tubería en la vista en planta o la visualización del perfil. Si desea obtener más información, consulte Para regenerar sólidos de red de tuberías en carga.
- Las ubicaciones de modificación de perfil de tramo de tubería ahora están bloqueadas en la geometría de modo que, si cambia el etiquetado en formato P.K. ascendente (0+0), las modificaciones permanecerán en la geometría aplicable y el etiquetado en formato P.K. se actualizará para las modificaciones.
Novedades de la versión 2023
Civil 3D 2023 añade mejoras solicitadas por los clientes para redes de tuberías en carga.
- Se han realizado las siguientes mejoras en el proceso de edición de redes de tuberías en carga en visualización del perfil:
- Si el estilo de desfase de un perfil de tramo de tubería se establece en Longitud de corte, el número de VAV de un perfil de tramo de tubería se reduce para que se coloquen justo en las longitudes de corte y los pliegues.
- Se ha añadido la capacidad de partir una tubería de presión en un punto VAV en visualización del perfil al editar el tramo de tubería si el estilo de desfase de un perfil de tramo de tubería se establece en Longitud de corte.

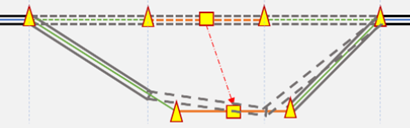

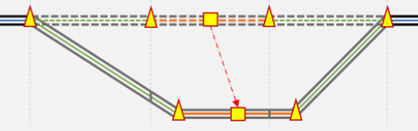

Comportamiento de edición de pinzamientos anterior en visualización del perfil Nuevo comportamiento de edición mediante pinzamientos en visualización del perfil
Si arrastra el pinzamiento, las tuberías se dibujarán donde se encuentren las líneas discontinuas.
Si arrastra el pinzamiento, las tuberías se dibujarán como se muestra arriba.
- Se ha añadido la capacidad de definir la longitud de corte para tuberías de presión que no tienen una longitud de corte por defecto. Para obtener más información, consulte el cuadro de diálogo Editar configuración de elemento - Red de presión.
- Se ha añadido la capacidad de seguir diferentes perfiles en un tramo de tubería. Esta función está disponible en la ficha Modificaciones del cuadro de diálogo Configuración de perfil de tramo de tubería de la columna Perfil de referencia y reemplaza la columna Dinámico. Puede utilizar este elemento para crear un intervalo de P.K. que siga un perfil compuesto. Para obtener más información, consulte el cuadro de diálogo Configuración de perfil de tramo de tubería.

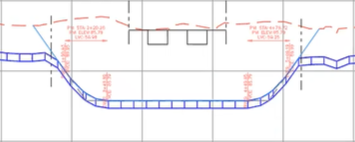

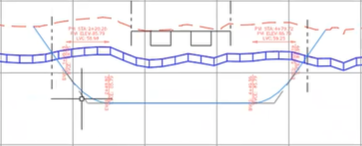

Antes de seguir el perfil de referencia Después de seguir el perfil de referencia en el rango de modificación
- Se ha añadido "Buscar por palabra clave" en la lista desplegable de piezas de presión para indicar que la lista se puede buscar.
- Se ha añadido la capacidad de mostrar la información del conjunto de propiedades que se ha añadido a una red de tuberías en carga o de gravedad en vista en planta en una etiqueta de visualización del perfil.
- Se ha actualizado el texto de la advertencia sobre la geometría no admitida en tramos de tubería.
