Novedades: 2021
- En la cinta de opciones, haga clic en la ficha Anotar
panel Cota
Cota.
- En la ventana gráfica, seleccione la geometría y arrástrela para mostrar la cota.
- Si desea añadir una cota lineal para una línea o una arista, pulse para seleccionar la geometría.
- Si desea añadir una cota lineal entre dos puntos, dos curvas o una curva y un punto, pulse para seleccionar los puntos o la curva.
- Para añadir una cota simétrica lineal o diamétrica lineal, seleccione dos líneas o aristas paralelas, pulse con el botón derecho del ratón y, a continuación, elija Tipo de cota Lineal simétrica o Diámetro lineal.
- Para añadir una cota reducida lineal, seleccione dos líneas, aristas o puntos. A continuación, haga clic con el botón derecho y seleccione Tipo de cotaLineal reducido.
- Si desea añadir una cota radial o de diámetro, pulse para seleccionar el arco o el círculo.
- Si desea añadir una cota angular, seleccione dos líneas.
- Para añadir una cota reducida de longitud de arco o angular, seleccione dos líneas, pulse con el botón derecho del ratón y, a continuación, elija Tipo de cota Angular reducida o Longitud de arco reducida.
- Para añadir una cota que gire perpendicular a una arista seleccionada: 1) seleccione una arista lineal o dos puntos. 2) Haga clic con el botón derecho y seleccione Tipo de cota Con rotación. 3) Seleccione una línea para establecer la dirección paralela o perpendicular de la cota.
- Para anotar una cota de segmento de arco con una longitud de arco, una cota angular o una cota de longitud de cuerda, haga clic para seleccionar el arco. A continuación, haga clic con el botón derecho y, a continuación, elija Tipo de cotaLongitud de arco, Longitud de arco reducida, Angular, Angular reducida o Longitud de cuerda.
- Si desea añadir una cota de intersección implícita, seleccione la primera curva, pulse con el botón derecho del ratón y elija la intersección. Seleccione la segunda curva que define la intersección implícita y designe el elemento (u otra intersección implícita) que desee acotar.
Consejo: Los objetos seleccionados en el dibujo determinan el tipo de cota y los comandos disponibles en el menú contextual. Para cambiar los parámetros o utilizar distintas opciones, pulse el botón derecho del ratón y seleccione un comando del menú. - Pulse para insertar la cota en la ubicación deseada.
Consejo: Cuando cree una línea directriz, mantenga pulsada la tecla CTRL del teclado para activar el forzado de la línea directriz en pasos de 15°.

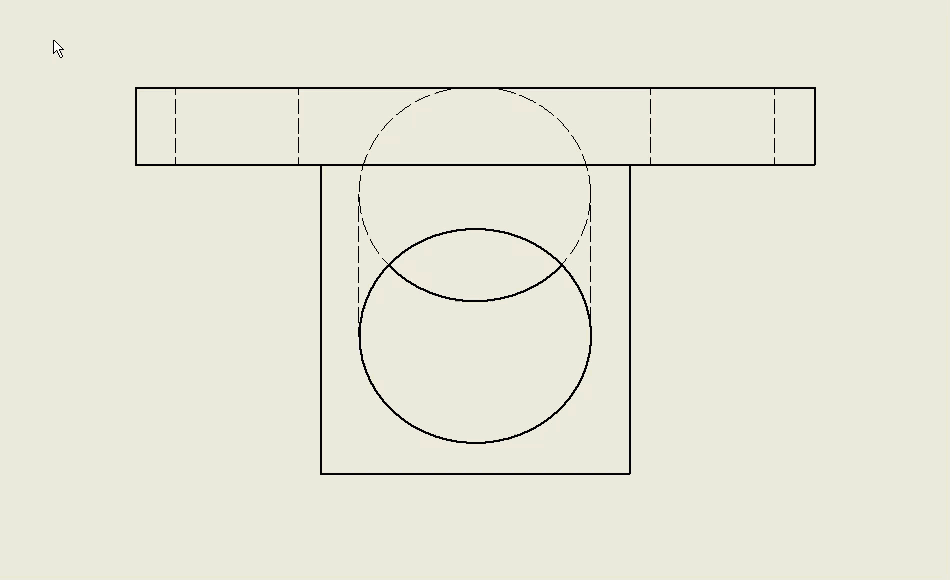

Mostrar cómo se crean las cotas alineadas
Crear cotas alineadas basadas en cada una de las siguientes entradas:
- Una sola línea
- Dos puntos
- Selección del menú contextual
Mostrar cómo se crean las cotas lineales
Crear cotas lineales basadas en las siguientes entradas:
- Una sola línea
- Dos líneas paralelas
- Dos puntos
- Una línea y un punto final
- Una línea y un punto medio
Crear cotas lineales basadas en estas entradas:
- Una intersección proyectada y una línea
- Dos intersecciones proyectadas
Crear cotas lineales basadas en estas entradas:
- Centro de la línea y el círculo
- Punto de cuadrante de la línea y el círculo
- Tangencia más próxima de la línea y el círculo
- Dos círculos entre tangencias
- Dos círculos entre centros
Mostrar cómo se crean las cotas angulares
Crear cotas angulares basadas en cada una de las siguientes entradas:
- Dos aristas para crear una cota de ángulo agudo
- Dos aristas para crear una cota de ángulo obtuso
- Tres puntos
Mostrar cómo se crean las cotas de diámetro
Crear cotas de diámetro con estas selecciones del menú contextual:
- Extremos en el interior (Act), Línea de cota única (Act), Directriz a partir de centro (Des) (valores por defecto)
- Extremos en el interior (Act), Línea de cota única (Act), Directriz a partir de centro (Act)
- Extremo en el interior (Act), Línea de cota única (Des), Directriz a partir de centro (Des)
- Extremo en el interior (Des), Línea de cota única (Des), Directriz a partir de centro (Des)
Mostrar cómo se crean las cotas de radio
Crear cotas de radio con estas selecciones del menú contextual:
- Extremos el el interior (Des), Directriz a partir de centro (Des), Con recodo (Des) (valores por defecto)
- Extremos en el interior (Act), Directriz a partir de centro (Des), Con recodo (Des)
- Extremos en el interior (Act), Directriz a partir de centro (Act), Con recodo (Act)
