Establece los filtros del modo de selección en el QAT.
Selecciona cuerpos sólidos o de superficie en la pieza.
Selecciona las operaciones en la pieza. Se pueden resaltar y seleccionar operaciones, o las curvas individuales que definen dichas operaciones.
Define el comando de modo que seleccione caras y aristas en la pieza.
Selecciona la geometría del boceto utilizada para crear las operaciones. También se pueden resaltar y seleccionar bocetos o las curvas individuales que definen dichos bocetos.
Se seleccionan las anotaciones 3D de la pieza. Puede utilizar este filtro para seleccionar varias anotaciones 3D para controlar la visibilidad de cada vista.
Permite crear un conjunto de selección de todas las caras o las aristas tangentes entre sí en una pieza, un ensamblaje o un boceto. En la ventana gráfica:
O BIEN
Define el modo de selección y el conjunto de filtros, y selecciona los elementos con los que se va a trabajar en dibujos.
En la Barra de herramientas de acceso rápido, pulse la flecha del comando Seleccionar.

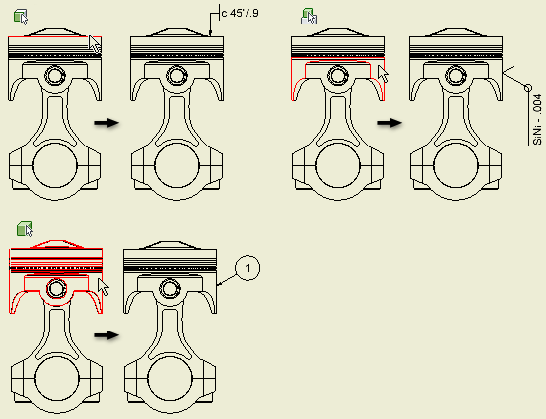

Define el modo para seleccionar elementos de piezas y ensamblajes en vistas del dibujo.
Selecciona aristas en las piezas.
Selecciona la operación en las piezas.
Selecciona las piezas.
Selecciona todas las cotas de la hoja actual y las inserta en un nuevo conjunto de selección.
Selecciona todas las cotas del modelo de la hoja actual y las inserta en un nuevo conjunto de selección.
Selecciona todas las cotas anuladas de la hoja actual y las inserta en un nuevo conjunto de selección.
(solo disponible para los archivos DWG) Selecciona todas las cotas de AutoCAD de la hoja actual y las inserta en un nuevo conjunto de selección.
Especifica un conjunto de filtros que determina los elementos que se pueden seleccionar cuando se trabaja en un dibujo. Puede personalizar los conjuntos de filtros utilizando la opción Filtros. Seleccione un conjunto de filtro para aplicarlo.
Abre el cuadro de diálogo Seleccionar filtros, donde se pueden especificar los filtros que se deben activar en cada tipo de filtro. Puede seleccionar o borrar filtros en la lista de filtros.
Aplica todos los filtros seleccionados en todos los tipos de filtros a los elementos de un dibujo.
Activa los tipos de filtros especificados para aplicarlos a la vista de dibujo.
Aplica un conjunto de filtros para seleccionar detalles como cotas, ejes, marcas de centro y texto. Desactiva la selección de otros elementos como los símbolos.
Aplica un conjunto de filtros personalizados.
Especifica los elementos que se pueden seleccionar cuando se utilizan los conjuntos de filtros del comando Seleccionar en dibujos.
En la Barra de herramientas de acceso rápido, pulse la flecha del comando Seleccionar y, a continuación, pulse Editar filtros de selección.
Especifica el grupo de filtros personalizados, de detalle o de esbozo que se van a modificar. Haga clic en la flecha y seleccione el conjunto de filtros en la lista.
Muestra los filtros disponibles para el tipo de filtro seleccionado. Se pueden seleccionar los filtros seleccionados en el dibujo. Haga clic para añadir un filtro o desactive la casilla de verificación para omitir el filtro en el conjunto.
Define el modo de selección y selecciona los elementos con los que se va a trabajar en ensamblajes.
En la Barra de herramientas de acceso rápido, pulse la flecha del comando Seleccionar.

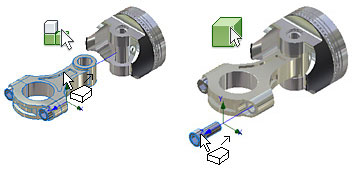

Define el comando de modo que se seleccionen componentes completos. Un componente puede ser una pieza o subensamblaje. No se puede seleccionar una pieza o componente hijo de un subensamblaje.
Define el comando para seleccionar piezas tanto si se han añadido al ensamblaje como una sola pieza como si se han insertado como un componente en un subensamblaje. No se pueden seleccionar operaciones ni la geometría del boceto para una pieza.
Define el comando para seleccionar operaciones (incluidas las operaciones de trabajo) de cualquier pieza del ensamblaje.
Define el comando de modo que seleccione caras de cualquier pieza del ensamblaje. También se pueden resaltar y seleccionar caras o las curvas individuales que definen dichas caras.
Define el comando de modo que seleccione la geometría del boceto utilizada para crear operaciones. También se pueden resaltar y seleccionar bocetos o las curvas individuales que definen dichos bocetos.
Incluye sólo los componentes visibles en el conjunto de selección. La opción se aplica para todos los métodos de selección.
Muestra el resaltado cuando se desplaza el cursor sobre un objeto. El comando está activo por defecto. En entornos de ensamblaje y conjunto soldado, cuando está desactivado, el resaltado no se muestra durante la prioridad de selección de pieza o componente.
Este ajuste no afecta al comando Seleccionar otro, que siempre muestra el resaltado previo.
El comando Activar resaltado previo también está disponible en el cuadro de diálogo Opciones de la aplicación, ficha General.
Las opciones de selección de componentes crean un grupo acorde con los criterios especificados. Puede utilizar el conjunto seleccionado en otras operaciones como, por ejemplo, el ajuste de la visibilidad.
Selecciona todas las incidencias del modelo seleccionado en el archivo actual.
Selecciona y resalta componentes restringidos a uno o más componentes preseleccionados.
Selecciona y resalta componentes del tamaño establecido en el cuadro Seleccionar por tamaño. La diagonal del cuadro delimitador de los componentes seleccionados determina el tamaño. Puede hacer clic en la flecha para seleccionar un componente y medir su tamaño. Seleccione la opción para incluir componentes mayores o menores que el tamaño del componente. Se puede utilizar un porcentaje, siendo 100% el tamaño de componente más grande.
Selecciona y resalta componentes incluidos en el cuadro delimitador de los componentes seleccionados, más una distancia de desfase. Defina la distancia de desfase en Seleccionar por desfase, o bien haga clic en una cara y arrástrela para cambiar su tamaño. Pulse la flecha para utilizar el comando Medir en caso de que sea necesario. Seleccione la casilla de verificación para resaltar también los componentes contenidos parcialmente.
Selecciona y resalta componentes contenidos dentro de una esfera que rodea a los componentes seleccionados. Defina el tamaño de la esfera en Seleccionar por esfera, o bien haga clic en la arista de la esfera y arrástrela para cambiar su tamaño. Pulse la flecha para utilizar el comando Medir en caso de que sea necesario. Seleccione la casilla de verificación para resaltar también los componentes contenidos parcialmente.
Selecciona y resalta componentes situados en el lado especificado de un plano. Seleccione el plano delimitador y el lado (dirección) en Seleccionar por plano. Seleccione la casilla de verificación para resaltar también los componentes contenidos parcialmente.
Selecciona y resalta componentes externos. Defina el valor de Porcentaje visible para ajustar la sensibilidad.
Selecciona y resalta componentes ocultos (internos). Defina el valor de Porcentaje visible para ajustar la sensibilidad.
Selecciona y resalta todos los componentes "visibles" en el plano de vista actual. Defina el valor de Porcentaje visible para ajustar la sensibilidad.
Vuelve a seleccionar el conjunto de selección anterior. Sólo recuerda un conjunto anterior.
Selecciona componentes completos. Un componente puede ser una pieza o subensamblaje. No se puede seleccionar una pieza o componente hijo de un subensamblaje.
Selecciona piezas, ya sean añadidas al ensamblaje como una sola pieza o como un componente de un subensamblaje. No se pueden seleccionar operaciones ni la geometría del boceto para una pieza.
