Procedimiento para crear una grapa de fijación

Creación de una grapa de fijación a partir de puntos de boceto 2D

Antes de comenzar, cree o importe una pieza con paredes finas y cree un boceto 2D con puntos correspondientes a las inserciones de grapa de fijación.

1. Haga clic en ficha Modelo 3D grupo Pieza de plástico Grapa de fijación .
2. En la ficha Forma del cuadro de diálogo Grapa de fijación, elija Posición > Desde boceto y seleccione un estilo de grapa de fijación:
   • Gancho de grapa de fijación de voladizo .

   • Contorno de grapa de fijación de voladizo .

3. Con el selector de centros y el selector Dirección del gancho o Dirección del cierre , defina el centro y la dirección del gancho o cierre.
   Nota: Los puntos creados usando el conmutador Centro se seleccionan automáticamente.
   El selector Dirección del gancho proporciona cuatro flechas, en intervalos de 90 grados. Las direcciones están alineadas con el eje XY del plano de boceto. Pulse la flecha de dirección del gancho para orientar correctamente cada gancho. Utilice la opción Cambiar para cambiar la dirección, que corresponde inicialmente a la normal del plano de boceto.


4. Si el archivo de pieza contiene más de un cuerpo sólido, use el selector Sólido para seleccionar el cuerpo objetivo.

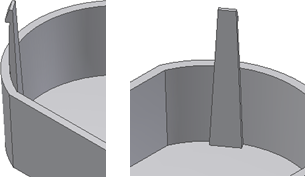

5. Seleccione si se debe alargar o detener la viga de la grapa de fijación:
   • Opción Alargar seleccionada:
   • Opción Alargar no seleccionada:
6. En el caso de ganchos de grapa de fijación de voladizo el ajuste de ganchos, especifique los parámetros de gancho y viga en las fichas correspondientes del cuadro de diálogo Grapa de fijación o utilice los manipuladores hasta obtener la forma deseada.

   Nota: para facilitar la selección de las direcciones, los manipuladores de forma no están activos cuando la dirección del gancho está orientada hacia abajo.

   Ficha Viga

   • Grosor de la viga en la pared
   • Longitud de la viga
   • Grosor de la viga en el gancho
   • Anchura de la viga en la pared
   • Anchura de la viga en el gancho
   Ficha Gancho

   • Longitud de la punta del gancho
   • Profundidad de entalladura del gancho
   • Longitud del gancho
   • Ángulo de retención
   • Ángulo de inserción
7. En el caso de contornos de grapa de fijación de voladizo, especifique los parámetros de presilla y cierre en las fichas correspondientes del cuadro de diálogo Grapa de fijación.
   Ficha Presilla

   • Longitud de la presilla
   • Anchura de la presilla
   • Grosor de la viga en la pared
   • Grosor de la viga en la parte superior
   Ficha Cierre

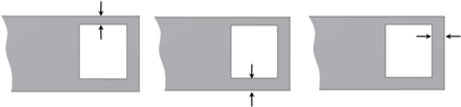

   • Anchura del cierre en los lados y la parte superior
   • Longitud de apertura del cierre
8. Pulse Aceptar.

Creación de una grapa de fijación a partir de un punto 3D

Antes de comenzar, cree o importe una pieza con paredes finas. El objetivo es insertar una operación de grapa de fijación en la arista circular en una posición que no sea adecuada para el estilo de posición "En boceto". Por ejemplo, use un punto de la arista en el que sea poco probable que la dirección del gancho esté alineada con un eje X o Y del boceto.

Cree los elementos de construcción y un punto de trabajo 3D en la arista de la pared interna, en la posición en la que desee insertar la grapa de fijación. Por ejemplo, el punto de trabajo 3D puede ser el final de una línea tangente a la arista interna. La dirección del gancho puede ser un eje de trabajo definido por el punto de trabajo 3D y el centro de la arista circular.

1. Haga clic en ficha Modelo 3D grupo Pieza de plástico Grapa de fijación .
2. En la ficha Forma del cuadro de diálogo Grapa de fijación, elija Posición En punto y, a continuación, elija el estilo de grapa de fijación Gancho de grapa de fijación de voladizo o Contorno de grapa de fijación de voladizo .
3. Con el selector Centros , seleccione el punto de trabajo 3D para el centro.
4. Con el selector Dirección , seleccione la cara para la dirección.

5. Con el selector Dirección del gancho o Dirección del cierre, seleccione el eje de trabajo como el gancho o la dirección del cierre.
6. Ajuste los parámetros Forma, Viga y Gancho o forma, Presilla y Cierre según desee y haga clic en Aceptar.
