Procedimiento para ajustar o bloquear la longitud de la manguera flexible

Una vez creado un enrutamiento de manguera flexible, se puede editar la manguera y ajustar la longitud cambiando la tensión del segmento de manguera. También se puede bloquear la longitud de la manguera.

Novedades: 2019

Procedimiento para bloquear la longitud de la manguera

Para calcular la longitud de manguera con precisión, hay que bloquear la longitud de la manguera para evitar que su longitud cambie cuando los componentes se desplacen o cambien. Al bloquear la longitud de la manguera, se impide que cambie su longitud debido a la adaptabilidad. Existen dos métodos para bloquear la longitud de la manguera: puede bloquear la longitud de la manguera flexible directamente usando el cuadro de diálogo Longitud de manguera o bien añadiendo una cota de longitud a una manguera flexible en la ventana gráfica.

Si la longitud de la manguera está bloqueada:

• El valor de la longitud de la manguera no cambiará si se realizan cambios en las posiciones de los nodos.
• El método de ajuste que se utiliza para crear la tensión de la spline se convierte en un método de energía mínima con independencia del método de ajuste empleado para crearla.
• Solo se puede crear una cota general.
• Se produce un error de infracción si se realizan cambios en la geometría que darían como resultado un cambio en la longitud actual.

Consejo: Bloquee la longitud de la manguera cuando necesite un cálculo exacto de la longitud de la manguera en el ensamblaje para fines de estimación de costos.

Procedimiento para bloquear la longitud de manguera flexible desde el cuadro de diálogo Longitud de manguera

1. Active el enrutamiento de manguera flexible que desee ajustar.
2. En la cinta de opciones, pulse la ficha Enrutamiento panel Administrar Longitud de manguera .
3. En el cuadro de diálogo Longitud de manguera, seleccione Bloqueo de la longitud de manguera.
4. Haga clic en Aplicar para aplicar los cambios.

Procedimiento para bloquear la longitud de manguera flexible mediante el comando Cota de longitud

1. Active el enrutamiento de manguera flexible que desee ajustar.
2. En la cinta de opciones en la ficha Boceto 3D panel Restricciones Cota general .
3. Añada una cota de longitud a un enrutamiento de manguera flexible.

Al añadir una cota de longitud a un enrutamiento de manguera flexible, se activa la configuración Bloqueo de la longitud de manguera en el cuadro de diálogo Longitud de manguera.

Procedimiento para ajustar manualmente la longitud de la manguera:

1. Active el enrutamiento de manguera flexible que desee ajustar.
2. En la cinta de opciones, pulse la ficha Enrutamiento panel Administrar Longitud de manguera .

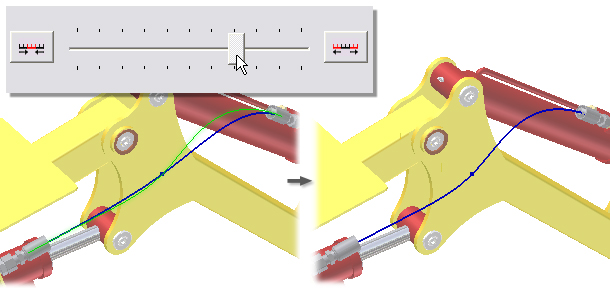

3. En el cuadro de diálogo Editar longitud de manguera, pulse y arrastre la barra deslizante para ajustar la longitud de la manguera. La barra deslizante ajusta dinámicamente la tensión (rigidez) de la manguera, que afecta a la longitud del segmento de manguera activo.
   • Arrastre la barra deslizante hacia el extremo izquierdo para aumentar la tensión y acortar el segmento de la manguera.
   • Arrastre la barra deslizante hacia la derecha para reducir la tensión y aumentar el segmento de manguera.
   Nota: Pulse las flechas para aumentar y reducir la rigidez en incrementos regulares.
4. Haga clic en Aplicar para aplicar los cambios.
