Análisis de tolerancia de Autodesk® Inventor® es un software de análisis de tolerancia 1D integrado en CAD que le ayuda a comprender con más claridad el impacto del ajuste mecánico y el rendimiento en función de la variación dimensional acumulada.

Una acumulación de tolerancia 1D indica la distancia que se va a analizar; todas las cotas que contribuyen a la variación de distancia se aplican en la misma dirección lineal. Se tiene en cuenta la variación lineal de las superficies de cualquier lado de la dirección de acumulación; no se tiene en cuenta la variación angular de las superficies con respecto a cada una de ellas. En algunos casos, los efectos de la variación angular se pasan por alto, de modo que debe verificar el análisis en 1D.

Consulte la Ayuda de Análisis de tolerancia de Inventor para obtener información general, los pasos y detalles sobre los flujos de trabajo en Análisis de tolerancia.

Puede ir a su cuenta de Autodesk para instalar la versión más reciente del Análisis de tolerancia. Consulte la Ayuda de la instalación de Análisis de tolerancia para obtener los detalles sobre cómo instalar Análisis de tolerancia y mantener el software actualizado.

Acerca de Análisis de tolerancia

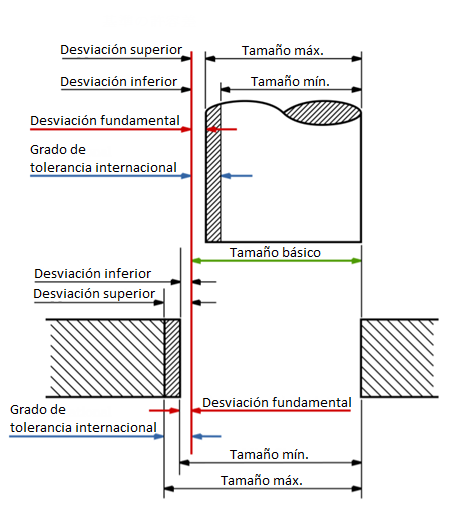

La finalidad del diseño de tolerancia es tener en cuenta la variación admisible en cada pieza para determinar si se cumplen los requisitos de ingeniería cuando se ensamblan las piezas.

Análisis de tolerancia le ayuda a:

• Garantizar un mejor ajuste al no tener que realizar cálculos manuales y utilizar hojas de cálculo
• Determinar las tolerancias óptimas para mantener bajos los costes de fabricación
• Aumentar la calidad y el acabado de los productos

Análisis de tolerancia también le ayuda a comprender el impacto de coste de la variación dimensional al proporcionarle información que le ayudará a:

• Reducir los problemas de tolerancia

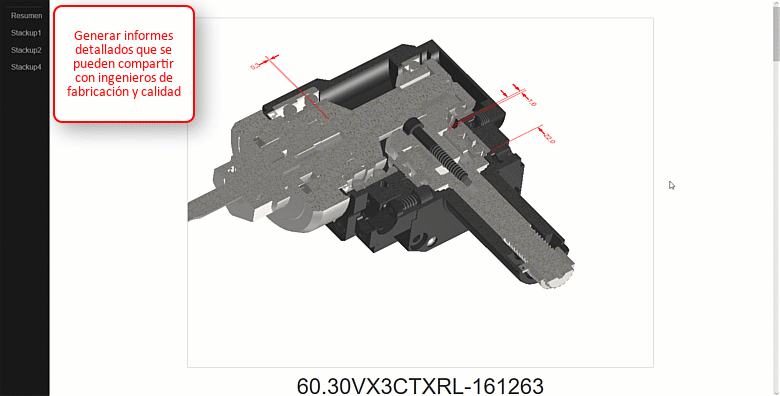

• Generar informes de resumen significativos

• Elija el tipo de análisis adecuado:
  • Situación más desfavorable
  • Raíz de suma de cuadrados (RSS)
  • Estadística
    • Cpk
    • Sigma
    • % de elasticidad
    • DPMO (defectos por millón de oportunidades)

¿Cómo empiezo?

Análisis de tolerancia de Inventor está disponible con la suscripción a Diseño de productos y fabricación (PDMC).

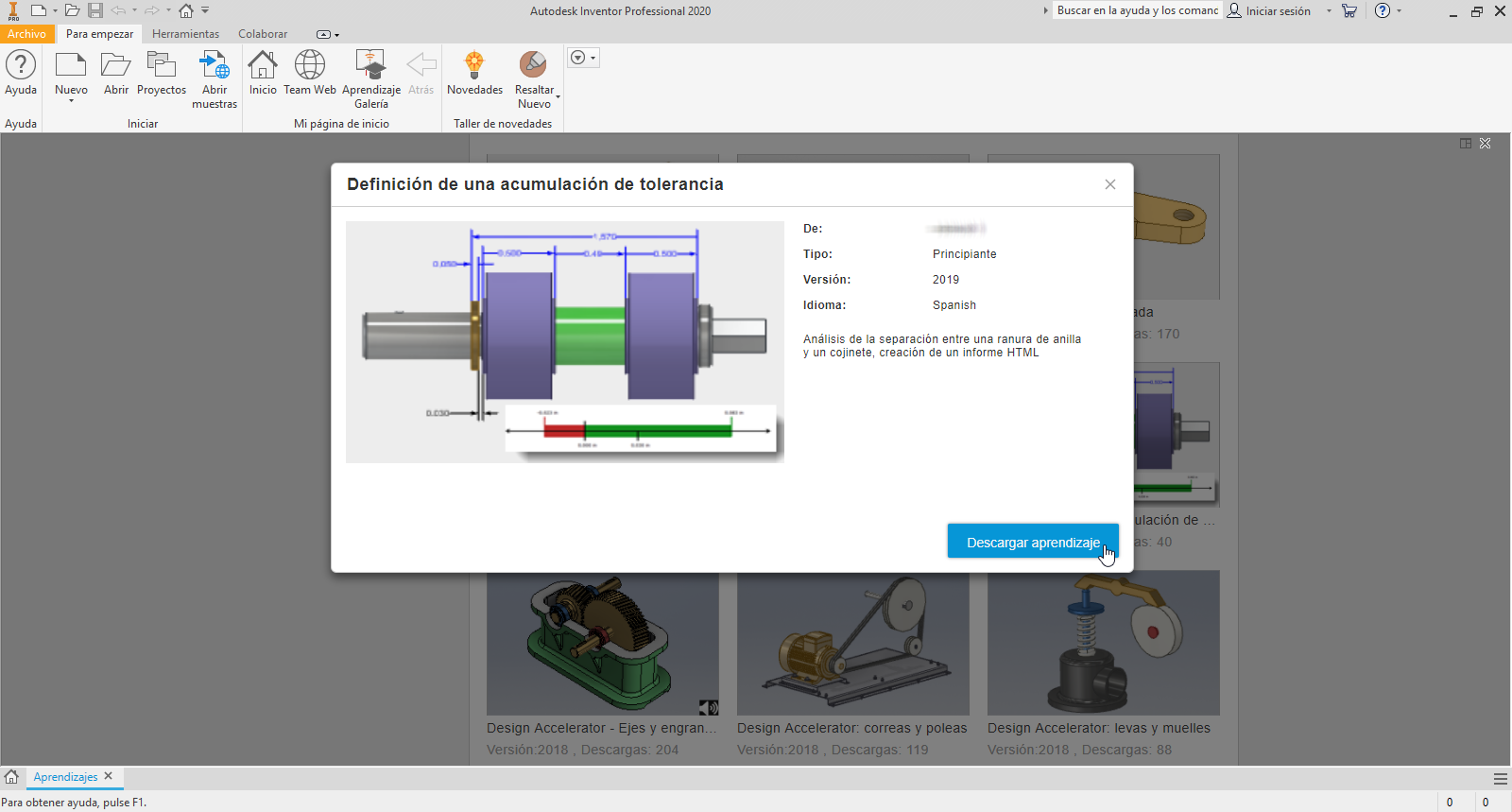

Puede empezar a utilizar el complemento de Análisis de tolerancia de Inventor al instalar Análisis de tolerancia desde su cuenta de Autodesk. A continuación, puede obtener más información acerca de los flujos de trabajo en Análisis de tolerancia. Para ello, realice el primer análisis y, a continuación, avance por el Aprendizaje guiado.

.

Para obtener más información sobre cómo instalar Análisis de tolerancia, suscribirse a Collection de diseño de productos y fabricación, o crear una implantación en red, consulte la Ayuda de la instalación de Análisis de tolerancia.

Cuándo usar Análisis de tolerancia

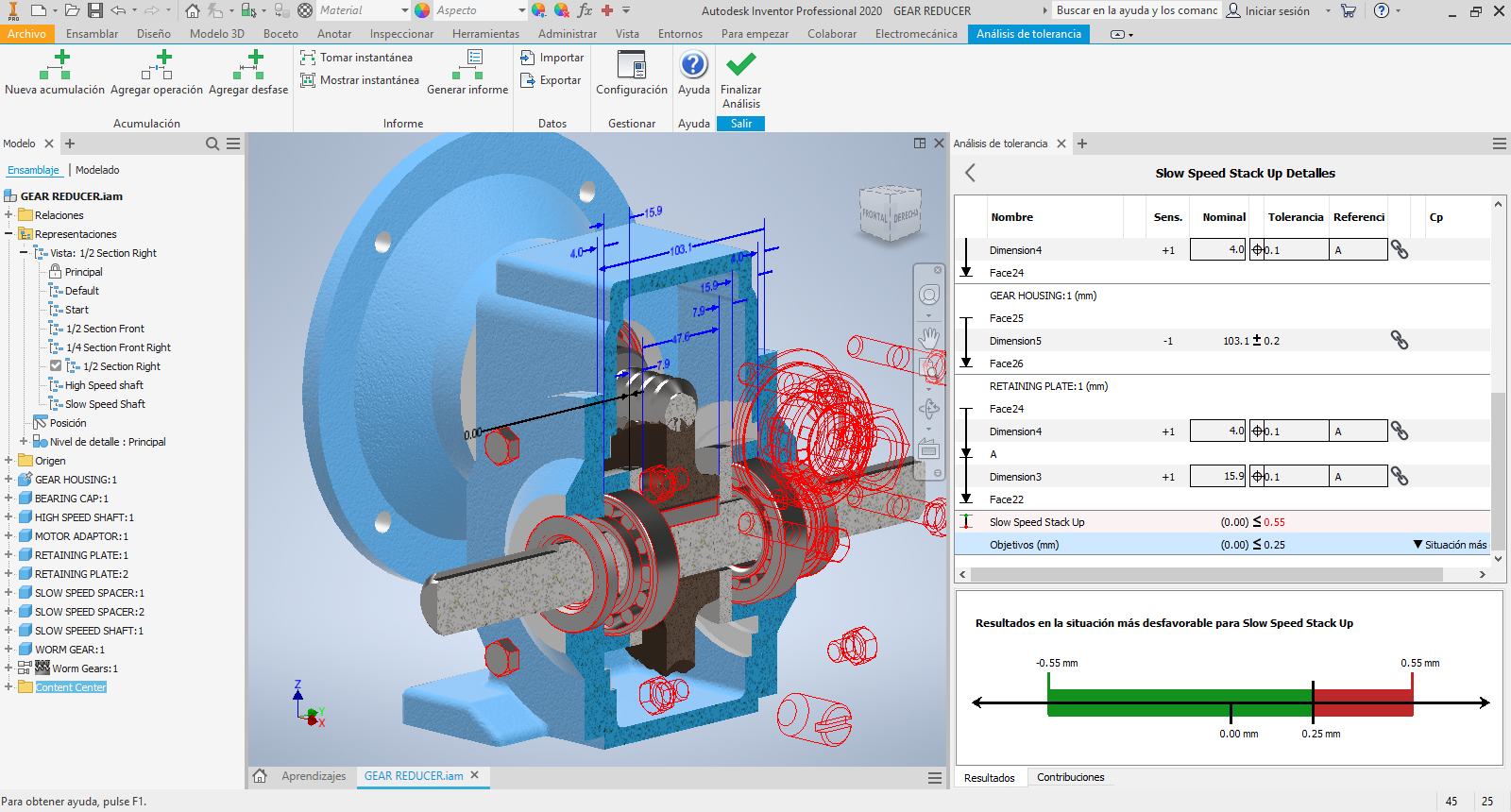

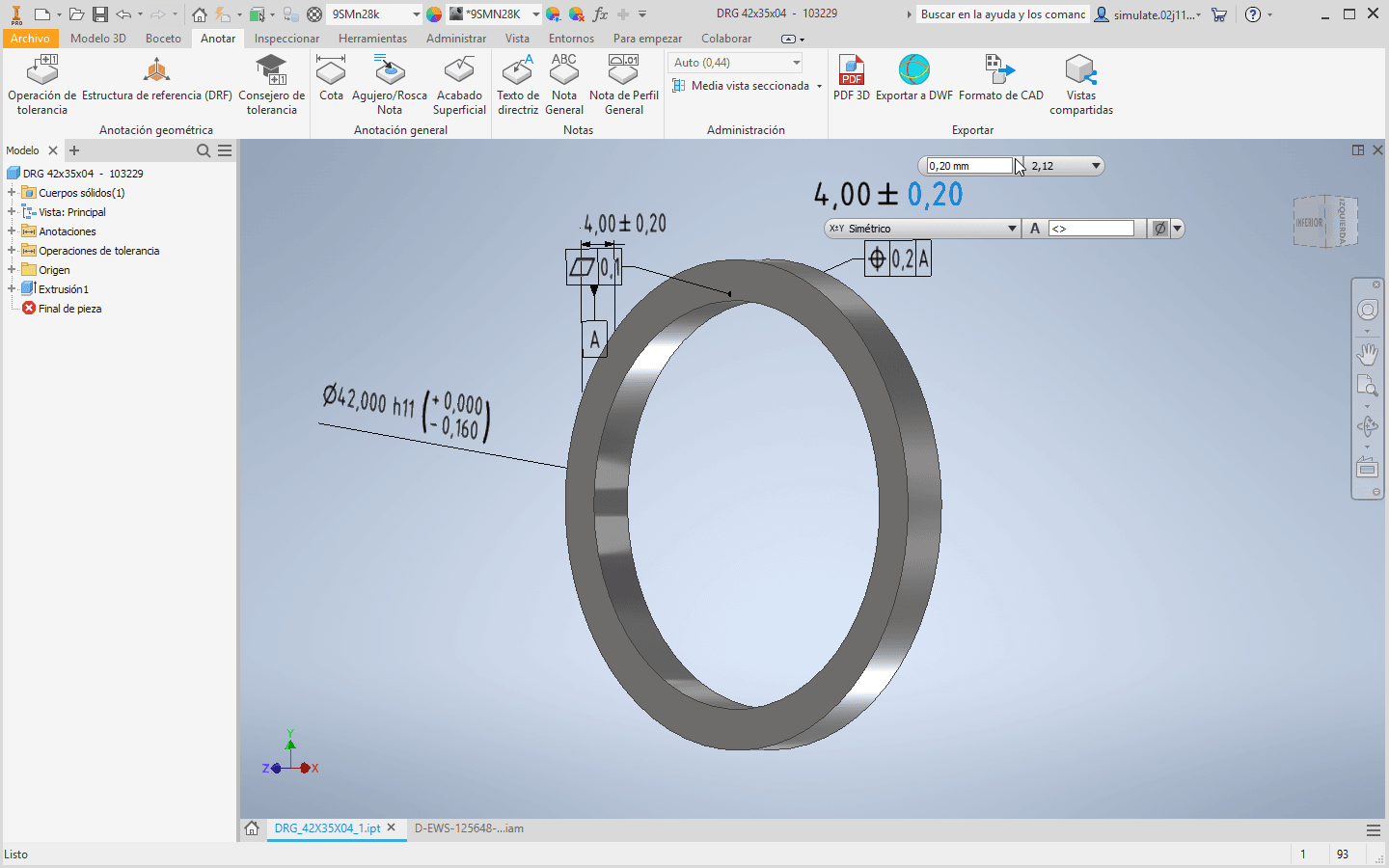

Las tolerancias de fabricación tienen un impacto considerable sobre los costes y la calidad. Después de añadir operaciones de tolerancia o anotaciones de tolerancia 3D al modelo de Inventor, utilice Análisis de tolerancia para crear la acumulación y proporcionar un resumen interactivo de los resultados de acumulación.

Para obtener más información sobre los flujos de trabajo específicos en Análisis de tolerancia, consulte los siguientes temas de la Ayuda de Análisis de tolerancia de Inventor:

• Acerca de Análisis de tolerancia
• Para definir la Configuración de Análisis de tolerancia
• Para definir acumulaciones de tolerancias
• Acerca de los efectos 3D detectados
• Para editar acumulaciones de tolerancias
• Para trabajar con los paneles Detalles y Resumen
• Para generar informes e importar/exportar datos

El objetivo de optimizar las tolerancias es crear un diseño económico para la fabricación.

Análisis de tolerancia le ayuda a identificar los posibles problemas de fabricación. Utilice la asociatividad bidireccional entre las tolerancias del modelo y el análisis de tolerancia para refinar las tolerancias y realizar varias iteraciones del análisis para mantener la calidad requerida y reducir los costes.
