Se han realizado numerosas mejoras en la productividad, como la denominación de archivos, el nuevo filtro de categorías, las funciones de edición y mucho más.
Paneles de propiedades
panel Estructura ahora son paneles de propiedades que ofrecen flujos de trabajo más simplificados.
Insertar estructura
Para obtener más información, consulte Procedimiento para crear estructuras básicas.
-
Cambiar
Para obtener más información, consulte Modificación de miembros de estructura básicos.
Unión en esquina
Nota: Recortar en estructura ahora se denomina Unión de esquina para que los resultados de la operación coincidan con el nombre del comando.
Recortar y alargar hasta la cara
Para obtener más información, consulte Procedimiento para modificar o aplicar tratamientos de final a las estructuras.
Reutilizar
Cambiar reutilización
Para obtener más información, consulte Reutilizar y Cambiar reutilización.
Información de miembro de estructura
Para obtener más información, consulte Información de miembro de estructura.
Nueva configuración de aspecto

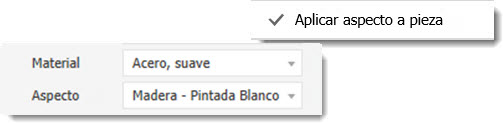

Se ha añadido la opción Aplicar aspecto de pieza al menú Configuración avanzada para Insertar, Cambiar, Reutilizar y Cambiar reutilización. Active la nueva opción para que las piezas de estructura tengan el mismo color que el ensamblaje. Anteriormente, las piezas de estructura no utilizaban el color de Aspecto del ensamblaje.
Mejora de la reutilización

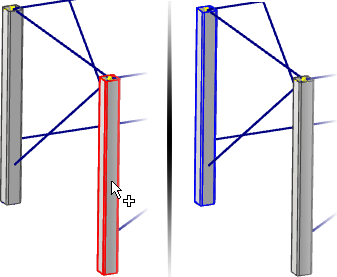

Anteriormente, al seleccionar un miembro para reutilizarlo, era necesario seleccionar el original. En esta versión, puede seleccionar un miembro reutilizado para seleccionar el origen.
Nuevos controles de zoom y vista
Define la vista perpendicular a los manipuladores de estructura.
Aplica el zoom a los manipuladores de estructura.
Devuelve la visualización a la vista inicial.
Comando Muesca

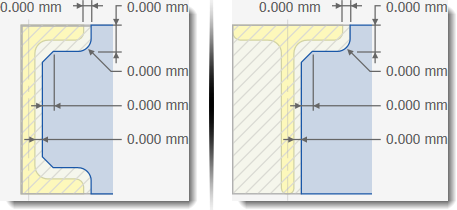

El comando Muesca añade dos perfiles personalizados más: Plantilla de C personalizada y Plantilla de T personalizada.
Para obtener más información, consulte Procedimiento para modificar o aplicar tratamientos de final a las estructuras.
Insertar y cambiar
La lista desplegable Categorías añade Actualizar las categorías, que regenera la lista para incluir entradas de biblioteca de lectura y escritura personalizadas.

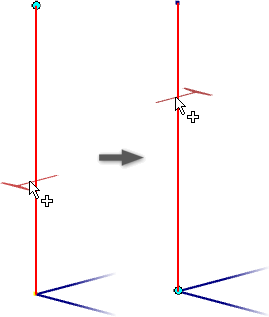

El comando Insertar ahora muestra una vista preliminar de la forma del miembro y muestra un glifo de origen cuando se resalta la geometría de boceto. Si desplaza el cursor a lo largo del boceto de posición, puede cambiar la ubicación del origen y la orientación del perfil antes de hacer clic.
Para obtener más información, consulte Procedimiento para crear estructuras básicas.
Para obtener más información, consulte Modificación de miembros de estructura básicos.

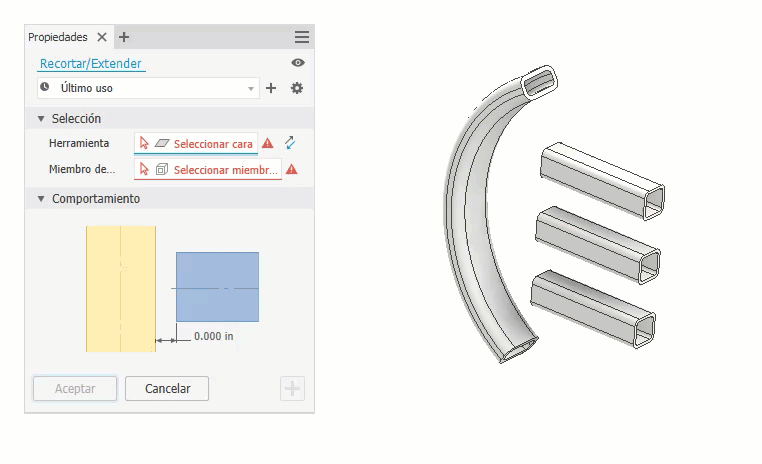

Recortar y alargar hasta la curva
El comando Recortar/Extender ahora admite la selección de una cara curva para definir la herramienta.
Presentación de Inventor® Ideas
Para obtener más información, consulte Procedimiento para modificar o aplicar tratamientos de final a las estructuras.
Mejoras en los valores por defecto de denominación de archivo
Opciones de la aplicación ficha Archivo cuadro de diálogo Valores por defecto de denominación de archivo se ha mejorado con nuevas funciones y se ha actualizado para aumentar la productividad.
Se han añadido las siguientes mejoras a la ficha Generador de estructuras:
- Se ha modernizado la apariencia del cuadro de diálogo.
- Para mejorar la navegación, se ha organizado el contenido para mostrarse como una estructura de navegador.
- El contenido se reorganiza para dar cabida a una mayor funcionalidad.
- La sección Añadir atributo se ha reemplazado con el botón
y se accede a él como se muestra en la imagen siguiente:
- Se ha añadido una lista desplegable con la estructura de la lista de materiales por defecto de los ensamblajes.
- La Ruta de ensamblaje, el Espacio de trabajo y la Ruta de usuario se han añadido a las opciones de Ubicación de archivo.
- Se ha añadido una casilla de verificación para proporcionar control de unidades por defecto. Desactive la casilla de verificación Utilizar unidades de ensamblaje para usar las unidades de la plantilla. Active la casilla de verificación para usar las unidades del ensamblaje.
Para obtener más información, consulte Procedimiento para personalizar los nombres de los archivos del Generador de estructuras y estructura de carpetas.
