Se han realizado varias mejoras de productividad en el entorno de piezas.
Selección en ventana de varios sólidos en un archivo de pieza
Ahora puede seleccionar varios sólidos en ventana dentro de un archivo de pieza de varios sólidos (.ipt) mediante la definición del filtro de selección adecuado:
- Defina el filtro de selección en Cuerpos para seleccionar varios cuerpos en ventana o en ventana transversal.
- Defina el filtro de selección en Caras y aristas para seleccionar varias caras/aristas en ventana o en ventana transversal.
Presentación de Inventor® Ideas
Para obtener más información sobre los filtros de selección, consulte Lista de comandos de selección.
Mostrar información ampliada en el navegador habilitado para varios comandos
Las opciones: Mostrar información ampliada detrás del nombre del nodo en el navegador (disponible en la ficha Piezas de las Opciones de la aplicación) y Mostrar nombre extendido (al que se accede desde el menú herramientas del explorador del modelo) se han mejorado para admitir los comandos siguientes:
- Modelo 3D
Operaciones de trabajo
- Simetría
- Todos los planos de trabajo
- Todos los puntos de trabajo
- Todos los ejes de trabajo
Acceso: desde la ficha Piezas de Opciones de la aplicación
Acceso desde el menú de la herramienta del explorador del modelo
Presentación de Inventor® Ideas
Para obtener más información, consulte Referencia de la ficha Pieza (opciones de la aplicación).
Presentación de Inventor® Ideas
Para obtener más información sobre el uso del comando Simetría, consulte Procedimiento para organizar operaciones de pieza en patrones.

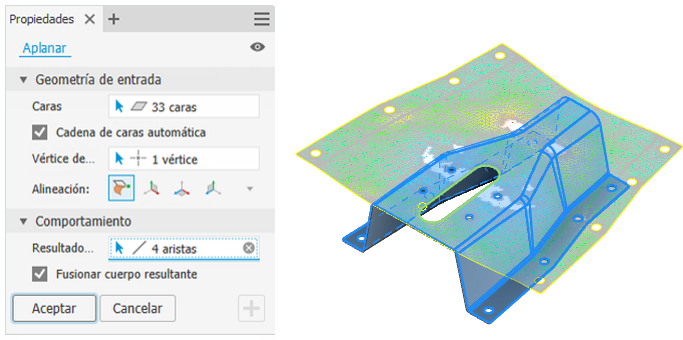

Aplanar
- Seleccionar varios agujeros planos para que sean rígidos.
- Cambiar el nombre de la función Aplanar.
- Alinear los resultados con el Modelo, o con los planos XY, XZ o YZ.
Para obtener más información, consulte Procedimientos para aplanar caras.
Anotar 3D

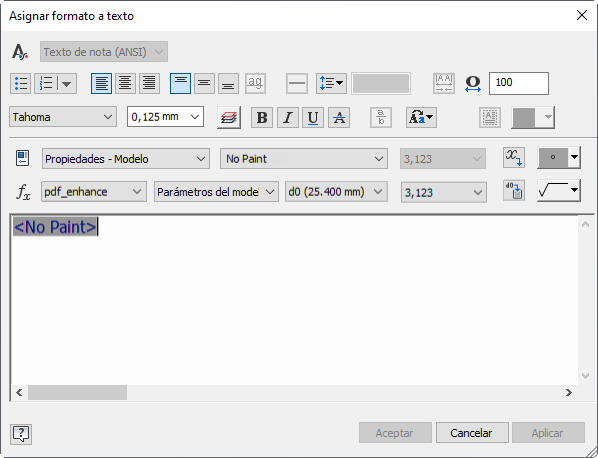

Ahora puede añadir Propiedades personalizadas en los comandos Texto de directriz, Nota general y Nota de perfil general.
Para obtener más información, consulte Procedimiento para trabajar con texto y directrices.
