La conectividad y la dirección del flujo entre elementos se almacena en las tablas de la topología EL_ELECTRIC_CONN y EL_STRUCTURAL_CONN (Módulo de componentes eléctricos de NA) y EL_CONN y EL_STR_CONN (Módulo de componentes eléctricos de CE). Cuando se digitalizan los nuevos elementos, se actualizan la conectividad y el flujo.
Se recomienda no utilizar la función Inicializar en el módulo de componentes eléctricos a menos que toda la conectividad pueda determinarse a partir de la geometría de los elementos de la topología. Las conexiones establecidas entre los elementos eléctricos externos y los elementos eléctricos dentro de los elementos internos de la estructura son meramente lógicas. Por lo tanto, se recomienda evitar la inicialización de la topología eléctrica. Puede inicializar la topología estructural si no hay elementos conectados manualmente, pero no es recomendable como operación habitual.
No modifique manualmente las tablas de conectividad.
Cuando se inserta un grupo de elementos usando una plantilla, la conectividad, tanto de los elementos conectados espacialmente como de los no conectados, se almacena en las tablas de conectividad.
|
Atributo de conectividad |
Descripción |
|
FID_FROM |
Especifica un elemento concreto. |
| F_CLASS_ID_FROM | Especifica una clase de elemento concreta. |
|
FID_TO |
Especifica el elemento conectado. |
| F_CLASS_ID_TO | Especifica la clase del elemento conectado. |
|

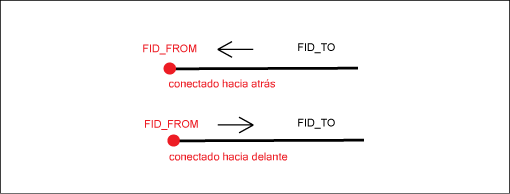

FLOW |
Especifica la dirección de flujo entre un elemento concreto (FID_FROM) y el elemento conectado (FID_TO).
|
En el caso de los elementos con conexión espacial, cuando se inserta o se actualiza un elemento, la tabla de conectividad refleja el cambio automáticamente. En la topología eléctrica, el actualizador interno de la topología comprueba la coherencia de los atributos de elemento VOLTAJE, FASE y CIRCUITO. El actualizador de la topología realiza las siguientes operaciones:
- Define la dirección de flujo de los nuevos elementos.
- Define los valores de circuito, fase y voltaje de los elementos nuevos o modificados.
Por ejemplo, cuando todos los elementos conectados tienen el mismo valor o cuando el valor de los elementos conectados no se ha definido pero al menos uno de los elementos tiene un valor asignado. Los valores solo se establecen si no se han definido previamente. Los elementos de parada se pasan por alto.
- Define los valores de circuito, fase y voltaje de los elementos conectados.
Por ejemplo, establece el circuito, la fase y el valor de voltaje de los elementos conectados cuando se definen los valores de un elemento nuevo. El valor de todos los elementos conectados es el mismo o es nulo.
- Comprueba la fase, el voltaje y el circuito.
Si la conexión no es válida, aparece un mensaje.
