Utilice cualquiera de los métodos siguientes para insertar nuevos elementos:

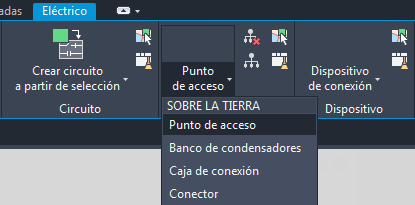

- Utilice la opción correspondiente de la ficha de la cinta de opciones del módulo de componentes eléctricos. Por ejemplo, para insertar una estructura, utilice el grupo Estructura.
También puede seleccionar un elemento existente en el mapa y pulse Duplicar elemento seleccionado en el panel de la cinta de opciones del módulo de componentes eléctricos para el tipo de elemento correspondiente (segmento, conductor, conducto, estructura o dispositivo).
Tras dibujar un segmento, puede utilizar el atributo WIDTH del segmento para crear un borde. La clase de elemento Borde de segmento proporciona un conjunto de líneas paralelas, de forma que la distancia entre ellas corresponda a la anchura especificada.

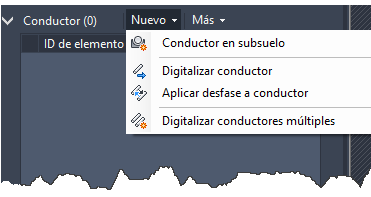

- Utilice el contenedor correspondiente del Explorador de componentes eléctricos y seleccione los elementos de la lista Nuevo.
Nota:Puede crear elementos adicionales usando el conjunto de elementos Último uso que aparece en la parte inferior de cada contenedor. Los elementos de desbordamiento que se han usado recientemente están disponibles en una lista desplegable. Puede bloquear el conjunto de elementos Último uso para conservar un conjunto que utilice con frecuencia. De lo contrario, el conjunto Último uso se actualizará al añadir elementos.

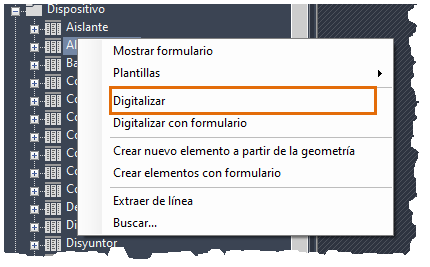

- Utilice el Explorador del modelo de sector, abra el nodo de clase de elemento, pulse con el botón derecho en el elemento que desee insertar y elija Digitalizar.
Notas acerca de dispositivos y estructuras
- No se puede conectar un conductor a más de un dispositivo.
- Si hay más de un dispositivo en el extremo de un conductor, se le solicitará que cree una estructura con una vista interna y mueva los dispositivos hacia esa vista interna.
- Si se inserta un dispositivo de red subterránea (manguito, acometida, alumbrado público, etc.) en una topología estructural sin ninguna estructura previa, se le solicitará que inserte un elemento estructural y que especifique su tipo (por ejemplo, cuarto eléctrico) o que indique Ninguno si no desea insertar ninguna estructura. Escriba las primeras letras del nombre de la clase de elemento. Por ejemplo, para insertar un registro de acceso manual, escriba "hand".
- Si ya hay un elemento estructural en la ubicación en la que se inserta el dispositivo, el módulo de componentes eléctricos usa la estructura existente.
- Para los dispositivos con una estructura interna (transformadores, cuadros de enlaces), el módulo de componentes eléctricos crea un punto estructural para la clase de elemento correspondiente (estación transformadora, cuadro de enlaces) si aún no está presente.
- Si utiliza el Explorador de componentes eléctricos para insertar un dispositivo en una ubicación en la que ya hay otro dispositivo, se le solicitará que inserte una estructura y que mueva los dispositivos al elemento interno de la misma. Si hay más de una estructura en la ubicación, se le solicitará que especifique la estructura a la que desea asociar la vista interna de la estructura. Para obtener más información sobre los elementos internos de la estructura, consulte Creación de vistas de elementos internos de estructura.
La estructura del dispositivo interno se muestra en el contenedor Estructura del Explorador de componentes eléctricos. Un icono especial indica que la estructura tiene una vista interna.
Nota:El administrador puede permitir la digitalización de elementos unos encima de otros mediante la desactivación de la regla de elemento EL_ForbidDuplicateDevice_BIU en Infrastructure Administrator . Para obtener más información, consulte Reglas de elemento por módulo.
