La topología eléctrica mantiene la conectividad entre los conductores y los dispositivos. Use Infrastructure Administrator para configurar la topología (qué clases de elemento se pueden conectar con qué otras clases de elemento). Use el Administrador de conectividad para gestionar las conexiones en Conjunto de herramientas AutoCAD Map 3D o Infrastructure Application Extension .

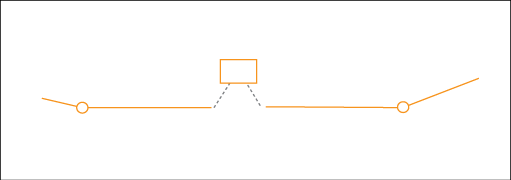

Nota: Los conductores solo pueden estar conectados a dispositivos, no a otros conductores. Un conductor puede estar conectado a uno o varios dispositivos, normalmente, uno en cada extremo. No se pueden conectar dos dispositivos, por ejemplo, un fusible o un interruptor directamente a un transformador; debe utilizarse un conductor intermedio.
Para ver o modificar la configuración de la topología eléctrica
- En Infrastructure Administrator, lleve a cabo una de las siguientes acciones:
- Haga clic en Empresa y conéctese al modelo de sector empresarial . Abra el proyecto relevante del módulo de componentes eléctricos.
- Haga clic en Archivo y abra una plantilla o un dibujo de modelo de sector que utilice el modelo de sector del módulo de componentes eléctricos.
- Haga clic en el modelo de sector del módulo de componentes eléctricos.
- En el explorador de Administrator, pulse Modelo de datos.
- En el Explorador de modelos de datos, expanda el nodo Topología.
Las dos topologías, eléctrica y estructural, están disponibles.
- Pulse con el botón derecho en la topología eléctrica. Pulse Propiedades.
- En el cuadro de diálogo Topología lógica, pulse Clases de elemento en la topología para ver las clases de elemento que forman parte de la topología.
- Pulse Conectividad entre clases de elemento para ver la conectividad.
