Definición de uniones rígidas en la estructura

Para definir una unión rígida en una estructura cuando al menos hay un tipo de unión rígida en la lista activa:

Modo de asignación manual

• Seleccione un tipo de unión rígida de la lista.
• Especifique el nudo principal seleccionando un nudo gráficamente o introduciendo un número de nudo en el campo Nodo principal.
• Especifique uno o más nudos secundarios seleccionando los nudos gráficamente o introduciendo sus números en el campo de selección de nudos secundarios.

Modo de asignación según la lista

• Seleccione un tipo de unión rígida de la lista.
• Especifique los nudos primarios seleccionando un nudo (o varios) gráficamente o introduciendo los números de los nudos en el campo Selección de nudos principales.

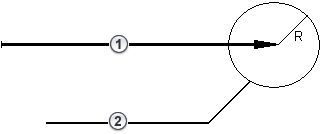

• Especifique los parámetros de los nudos secundarios: vector de conexión (que determina una dirección, una orientación y una longitud) y rango (un radio de la esfera R). Observe la siguiente imagen. Todos los nudos del rango definido son nudos secundarios de la unión rígida.


  1. El vector unido a los nudos primarios, que determina la dirección.
  2. El rango (la esfera dentro de la cual se ubicarán los nudos secundarios).
