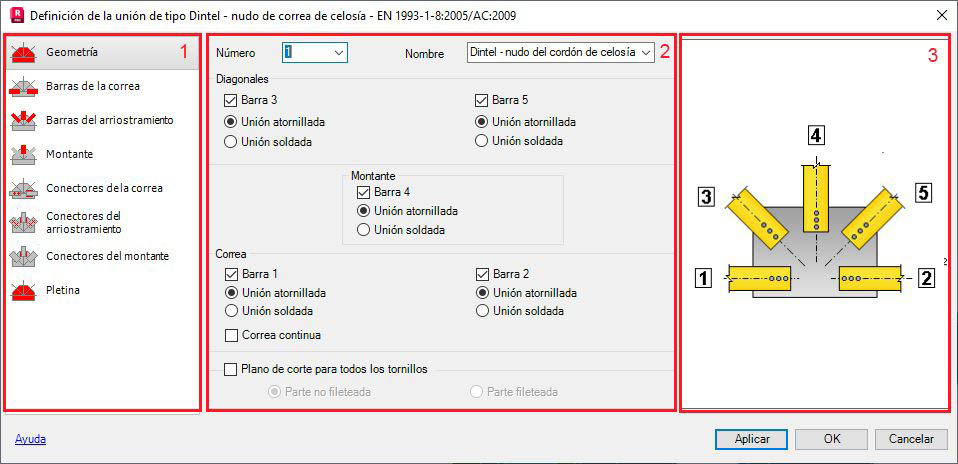

El cuadro de diálogo para definir una unión de acero.

El cuadro de diálogo para la generación de una unión de cartela presenta tres partes principales:

1. A la izquierda, se muestran opciones para seleccionar un componente utilizado para definir una unión de acero, como se indica a continuación:
   • geometría
   • Barras de la correa
   • Diagonales
   • publicar
   • Conectores de la correa
   • Conectores del arriostramiento
   • Conectores del montante
   • Pletina
2. En el centro, puede definir los parámetros de un elemento seleccionado de la unión de acero.
3. A la derecha, hay una vista gráfica de un elemento definido de la unión de cartela.
