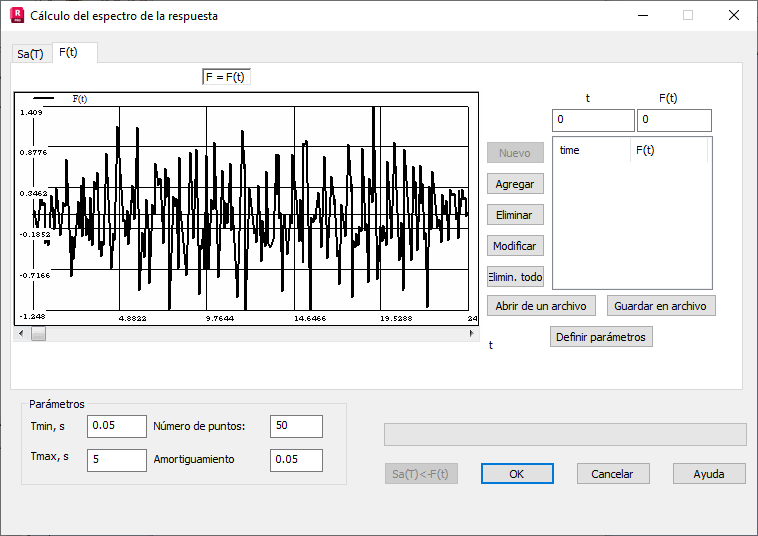

Seleccione la ficha F(t) en el cuadro de diálogo Cálculo del espectro de la respuesta para definir la función de tiempo F(t).
Seleccione Abrir desde un archivo para leer la función de un archivo de texto. El archivo se guarda con el siguiente formato.
- t1 F1
- t2 F2.
Para definir una nueva función, haga clic en Nueva. Añadir, Borrar y Modificar editan una línea seleccionada en la tabla que contiene las columnas Tiempo y F(t). Seleccione Definir parámetros para estirar o comprimir el diagrama del análisis de tiempo F(t) a lo largo del eje de la variable de tiempo. Si escribe 2 x t, 3 x t,... en el cuadro de diálogo Definir parámetros, se amplía el diagrama y se pueden analizar los detalles de la función del tiempo F(t) cuando la duración del proceso F(t) es demasiado larga.
Después de definir una función del tiempo F(t), seleccione la ficha Sa(T) para cambiar los siguientes valores por defecto.
- Tmin: el período mínimo reconocido durante los cálculos del espectro de respuesta Sa(T).
- Tmax: el período máximo.
- Número de puntos que definen Sa(T): cuanto más puntos se definan, más preciso será el espectro de respuesta Sa(T).
- Parámetro del amortiguamiento: se expresa como un porcentaje con respecto al valor crítico.
Seleccione Sa(T) ← F(t) para obtener el espectro calculado presentado en forma de curva verde.
El espectro seleccionado (dado o calculado) puede guardarse en un archivo con el formato adecuado.
Haga clic en el botón Aceptar para guardar el espectro indicado en el cuadro de diálogo Definición del espectro.
