Parámetros del análisis de pandeo

Utilice este cuadro de diálogo para definir los parámetros del análisis de pandeo para un caso de carga.

Acceso

Haga clic en Análisis Tipos de análisis.
Seleccione un caso existente y, a continuación, haga clic en Cambiar tipo de análisis.
Seleccione Pandeo y, a continuación, pulse Aceptar.

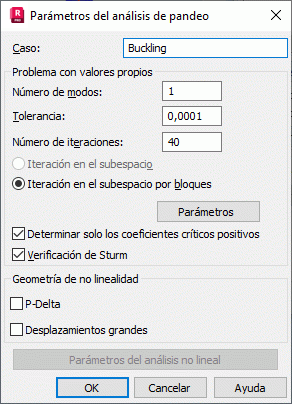

Elementos del cuadro de diálogo

Caso: El nombre del caso de carga.
Número de modos: Número de modos de pandeo necesarios.
Tolerancia: Valor de tolerancia que se debe alcanzar durante el análisis iterativo de una estructura. El valor por defecto es 0.0001.
Número de iteraciones: El número máximo de iteraciones.; Si se supera este número y no se alcanza la tolerancia necesaria, se detienen los cálculos de la estructura. El valor por defecto es 40.
Iteración en el subespacio/Iteración en el subespacio por bloques: Los métodos disponibles para resolver el problema propio.
Parámetros: Abre el cuadro de diálogo Definición del shift, que permite definir los cambios para el método Iteración de subespacio por bloques.
Determinar solo los coeficientes críticos positivos: Excluye las formas de pandeo no físicas durante el análisis de pandeo de la estructura.
Verificación de Sturm: Reinicia los cálculos iterativos si el algoritmo encuentra modos de vibración omitidos en la estructura.
