Puede visualizar los resultados del análisis temporal como diagramas, mapas o estructuras deformadas. Puede dibujar diagramas para el envolvente o para cada uno de los componentes de tiempo. Después de seleccionar el caso de carga adicional (+/-) generado para los envolventes, Robot muestra los envolventes. Una vez seleccionado el caso principal, los resultados de un único componente con pasos de tiempo específicos pasan a estar disponibles. Seleccione el menú Resultados > Avanzado > Análisis temporal - diagramas para abrir el siguiente cuadro de diálogo.
Los resultados gráficos del análisis temporal se presentan como diagramas dependientes del tiempo de una cantidad seleccionada en un caso de análisis temporal determinado. Se muestran diagramas y tablas con sus descripciones en la ventana de diagramas temporales.
Cuadro de diálogo Análisis temporal
- Definición de los diagramas
Agregar: abre un cuadro de diálogo para definir una nueva función.
Modificar: abre un cuadro de diálogo para definir una función (puede cambiar el nombre o el valor de la función seleccionada actualmente en la lista de selección).
Eliminar: elimina la definición de la función seleccionada en la lista.
- Diagramas definidos (muestra los diagramas definidos) y Diagramas presentados (diagramas seleccionados para su visualización)
>: transfiere el diagrama seleccionado al panel derecho.
>>: transfiere todos los diagramas al panel derecho. <: elimina el diagrama seleccionado del panel derecho.
<<: elimina todos los diagramas del panel derecho.
El panel que contiene los diagramas definidos tiene dos tipos de funciones:
- todas las funciones definidas por el usuario incluidas en la lista de selección ubicada en la parte superior del cuadro de diálogo.
- las funciones de tiempo definidas como datos del análisis temporal en el cuadro de diálogo Tipo de análisis (transferidas por defecto desde la definición del caso de carga).
- Abrir en una nueva ventana: seleccione esta opción para abrir una nueva ventana con los diagramas adecuados.

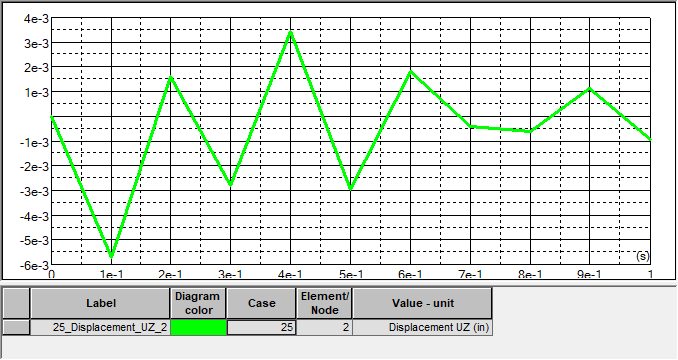

Después de definir los diagramas y transferirlos al panel Diagramas presentados, haga clic en Aplicar para mostrar los diagramas seleccionados en una ventana. En la siguiente imagen se muestra un ejemplo de diagrama de un caso de análisis temporal.
En la parte superior de la imagen se muestran los diagramas de las cantidades seleccionadas superpuestos en una imagen. Los valores de la abscisa corresponden a las variables de tiempo. Las descripciones de los diagramas y los valores de los extremos de las cantidades seleccionadas se encuentran en la tabla.
Haga clic en la tabla, haga clic con el botón derecho del ratón para abrir el menú contextual y seleccione Columnas. Se abre un cuadro de diálogo que permite seleccionar las cantidades que se incluirán en la tabla ubicada bajo los diagramas del análisis temporal.
Opciones del menú contextual (menú Diagramas - propiedades):
- Mostar las líneas principales de la cuadrícula: activa o desactiva la cuadrícula principal en el diagrama de un caso de análisis temporal.
- Muestra las líneas intermedias de la cuadrícula: activa o desactiva las líneas intermedias de la cuadrícula de un caso de análisis temporal.
- Intervalo automático: ajusta los intervalos en los ejes de coordenadas del diagrama al intervalo de variabilidad del tiempo de la cantidad seleccionada.
- Definir el intervalo del usuario: define el intervalo de tiempo durante el que se muestra el diagrama de un caso de análisis temporal.
