Esta opción se utiliza para presentar resultados detallados (diagramas y tablas) sobre las barras seleccionadas de una estructura.
Se puede acceder a ella de las siguientes formas:
- Seleccione la pantalla Resultados > Análisis detallado.
- Seleccione Resultados > Análisis detallado.
- Haga clic en
.
El análisis detallado presenta diagramas y resultados numéricos en forma de tabla sobre barras específicas de una estructura.

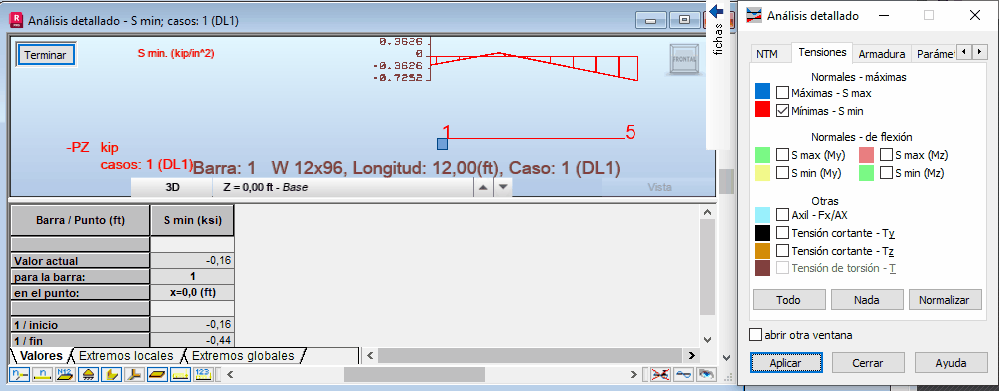

La pantalla se divide en estas tres partes principales:
- El cuadro de diálogo Análisis detallado para seleccionar las cantidades que se muestran y su presentación.
- Los resultados de cálculos numéricos presentados en forma de tabla para las barras seleccionadas.
- Los diagramas de las cantidades seleccionadas se presentarán a lo largo de las barras correspondientes de la estructura en la pantalla gráfica.
En la tabla, se muestran los desplazamientos globales, los valores de los esfuerzos internos y las tensiones al principio y al final de un elemento seleccionado, así como los puntos intermedios definidos por el usuario.
La tabla consta de estas tres fichas:
- Valores: muestra los valores de los puntos de cantidades seleccionados.
- Extremos locales: presenta los extremos locales de las cantidades de cada barra sujetos a un análisis detallado.
- Extremos globales: muestra los extremos globales de las cantidades de todas las barras sujetas a análisis detallados. Si solo una barra está sujeta a un análisis detallado, los extremos locales son iguales a los extremos globales.
La posición de los puntos intermedios para los que se definen los valores de las cantidades seleccionadas por el usuario. Esto se consigue con la ficha Puntos de división del cuadro de diálogo Análisis detallado.

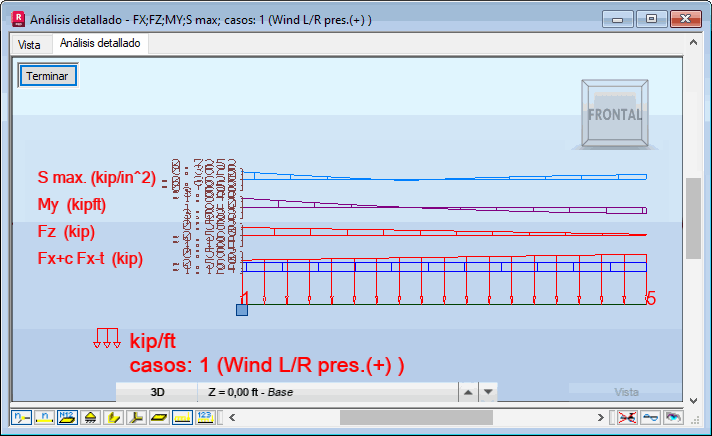

La pantalla gráfica presenta diagramas detallados definidos por el usuario de desplazamientos, esfuerzos internos y tensiones obtenidas para el caso de carga activa. Los diagramas se presentan a lo largo de la longitud de los elementos pertinentes. Los valores de las fuerzas se presentan en la convención de signos. Si las etiquetas de diagrama no están activadas, los diagramas presentan los puntos de los valores máximo y mínimo de la cantidad.
