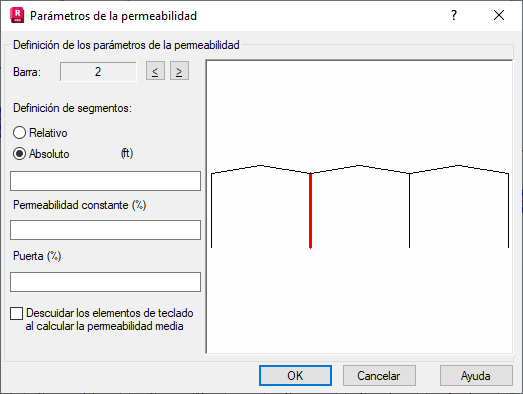

Abra el cuadro de diálogo Parámetros de la permeabilidad seleccionando Parámetros (la opción Avanzado debe estar seleccionada) en la ficha Permeabilidad para las normas de nieve y viento francesas.
En la parte superior del cuadro de diálogo se encuentra el campo Barra. Con los botones < y >, puede seleccionar un miembro que pertenezca a una envolvente de estructura. (Una barra también se puede resaltar directamente en el diagrama de la estructura en la parte derecha del cuadro). El número de la barra seleccionada se muestra junto al campo Barra; mientras que, en el diagrama de un marco, la barra aparece resaltada en rojo.
Después de indicar la barra que pertenece a la envolvente, debe definir los segmentos para esta barra. A cada segmento se le asigna un valor de permeabilidad diferente. Puede definir los segmentos de las siguientes maneras:
- Relativo: los valores hacen referencia a la longitud de la barra que es 1.0. Por ejemplo, si se especifican los siguientes valores: 0.25; 0.5; 0.75 en el campo Definición de segmentos, se definen cuatro segmentos para una barra:
- Primer segmento: desde el principio del elemento hasta el punto en 1/4 de su longitud
- Segundo segmento: desde el punto en 1/4 de la longitud de la barra hasta el punto medio de su longitud
- Tercer segmento: desde el punto medio de la longitud de la barra hasta el punto en 3/4 de su longitud
- Cuarto segmento: desde el punto en 3/4 de la longitud de la barra hasta el final de la barra
- Absoluto: los valores son las longitudes de los segmentos de las barras expresadas en las unidades seleccionadas en el cuadro de diálogo Preferencias para el proyecto. Por ejemplo, los siguientes valores son 4; 8; 12; 16, lo que significa que se han definido cinco segmentos para una barra.
A continuación, debe especificar los valores de permeabilidad para los segmentos de la barra:
- Permeabilidad constante: especifica el valor de permeabilidad que es permanente para cada segmento de una barra. Por ejemplo, si se especifican los siguientes valores para cuatro segmentos de barras: 0; 50; 0; 0, significa que la permeabilidad es del 50% en el segundo segmento y del 0 en el resto. Nota: La permeabilidad de una pared completamente abierta es del 100%; mientras que, para una pared completamente cerrada, es del 0%
- Puertas: especifica los valores de permeabilidad (puertas). Por ejemplo, si se especifican los siguientes valores para cuatro segmentos de la barra 0; 0; 0; 0, significa que la permeabilidad es 0 para todos los segmentos.
Cuando la opción Descuidar los elementos de teclado al calcular la permeabilidad media está activada, no se tienen en cuenta las barras que pertenecen a la envolvente de una estructura y que son elementos de la cubierta al calcular la permeabilidad media para el lado izquierdo y derecho de una estructura.
La presión generada en los elementos de la barra se reduce por el valor del coeficiente de permeabilidad dado, según la fórmula:
Lw x ( (100 - Pp) / 100)
Donde:
- Lw: carga de viento calculada
- Pp: porcentaje de permeabilidad en un elemento
Por ejemplo, un valor de permeabilidad de Pp = 20, proporciona una carga de viento calculada de: Lw x ( (100-20) / 100 ) = Lw x 0,80.
Ejemplo

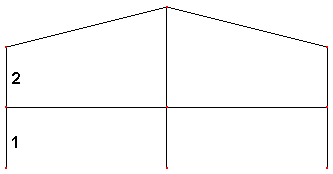

Los valores de las barras 1 y 2 de la estructura de la siguiente imagen fueron los siguientes:
Definición de segmentos - Relativo:
25; 0,5; 0,75 (4 segmentos)
Valores de permeabilidad:
Barra 1: 0.0; 50.0; 0.0; 0.0
Barra 2: 0.0; 10.0; 0.0; 0.0

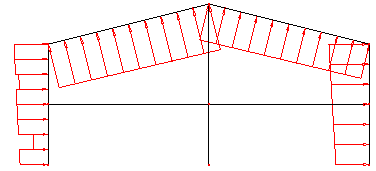

La distribución de la presión del viento (por ejemplo, la permeabilidad de I/D del viento) resultante se muestra en la imagen siguiente.
