Parámetros para el análisis sísmico (norma canadiense NBC 2010: estática)

Los parámetros del análisis sísmico simplificado según el método del esfuerzo equivalente dependen de una norma sísmica y un método de definición de valores de los períodos fundamentales seleccionados en el cuadro de diálogo de Análisis sísmico.

Los siguientes tipos de estructura se pueden definir en cada dirección de forma independiente:

• Pórticos concentrados.
• Muros acoplados.
• Otros pórticos (otros momentos resistentes a los pórticos).
• Otras estructuras (otros sistemas).
• Pórticos de hormigón armado (hormigón en los momentos resistentes a los pórticos).
• Pórticos de acero (estructuras resistentes al momento del acero).
• Sistemas de pórtico de muro.
• Muros.

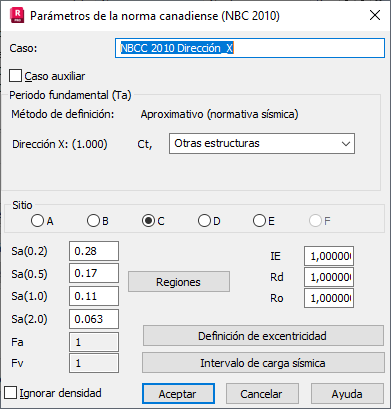

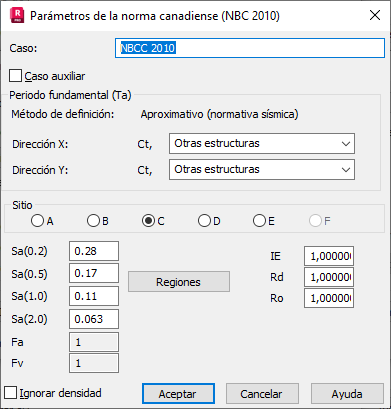

Método aproximativo

El periodo fundamental (T_a) depende del tipo de estructura y de su altura efectiva (h_n). Se calcula de acuerdo con el punto 4.1.8.11.3, como se indica a continuación:

T_a = C_t * (h_n) ^x

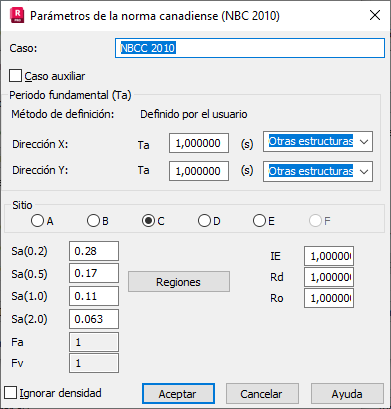

Método definido por el usuario

No se aplican restricciones a los valores definidos por el usuario.

Método exacto

Cuando se utiliza el método exacto, el periodo fundamental (T_a) depende del tipo de la estructura y de los resultados obtenidos con el método aproximativo. Se calcula según el punto 4.1.8.11.3.(d).

Parámetros normativos

Los parámetros normativos para un análisis sísmico según la NBC 2010 se definen de la siguiente manera:

• Las clasificaciones de sitio para el suelo (A, B, C, D, E, F) se ajustan a la tabla 4.1.8.4.A
• Los coeficientes (Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Fa y Fv) dependen de la provincia seleccionada y se ajustan a la Tabla C-2.

  Los coeficientes mostrados dependen de la provincia y el sitio seleccionados. Puede cambiar estos valores manualmente o hacer clic en Región para cambiar la provincia y el sitio de referencia.

• Coeficientes:
  • IE (coeficiente de importancia) se ajusta a la tabla 4.1.8.5.
  • Los coeficientes Rd y Ro se ajustan a la Tabla 4.1.8.9.

En todos los casos, si no se cumple la siguiente condición (4.1.8.7.1.a)), la fuerza lateral sísmica será igual a cero:

I_EF_aS_a(0.2) < 0.35.

Esfuerzo cortante básico (V)

El esfuerzo cortante básico (V) se calcula según la fórmula:

V = S(T_a) * M_v * I_e * W/(R_d * R_o)

Donde:

• W es el peso sísmico de la estructura [N].
• M_v depende de T_a y la relación S_a(0.2)/S_a(2.0) y el tipo de sistema de resistencia lateral (según la tabla 4.1.8.11).
• S(Ta) se interpola linealmente entre los valores calculados según las fórmulas siguientes:
  • S(T)=F_a * S_a(0.2) para T <= 0.2 sec.
  • S(T)=min(F_v * S_a(0.5), F_a * S_a(0.2)) para T = 0.5 sec.
  • S(T)=F_v * S_a(1.0) para T = 1.0 sec.
  • S(T)=F_v * S_a(2.0) para T = 2.0 sec.
  • S(T)=F_v * S_a(2.0) para T >= 4.0 sec.

F_a y F_v están disponibles en las tablas 4.1.8.4 B y C.
