Las uniones de empalme permiten conectar dos elementos colineales mediante pletinas adicionales en las almas y/o alas. Pueden ser elementos independientes o elementos de una estructura.
Generalidades
Las uniones de empalme están disponibles para estructuras que utilizan el Eurocódigo 3 (EN 1993-1-8:2005/AC:2009) o la norma polaca PN-90/B-03200. Se pueden utilizar para unir vigas o pilares.
Las siguientes uniones son compatibles con las uniones de empalme.
-
Pletinas de alma:
Puede utilizar tornillos o soldaduras para unir pletinas de alma en uno o ambos lados de una viga o un pilar.
-
Pletinas de ala
Puede utilizar tornillos o soldaduras para unir pletinas de ala interna o externamente.
- Uniones simétricas
Ejemplos de uniones de empalme de viga
Ejemplos de uniones de empalme de pilar

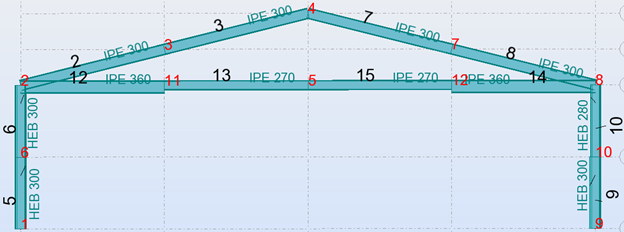

Ejemplos de uniones de empalme en una estructura
En una estructura como la anterior, se pueden encontrar las siguientes uniones.
| Nudo | Barras | Tipo | Uniones compatibles |
|---|---|---|---|
| 3 | 2, 3 |
Empalme de viga
|
Todos los tipos de pletina |
| 7 | 7, 8 |
Empalme de viga
|
Todos los tipos de pletina |
| 5 | 13, 15 |
Empalme de viga
|
Todos los tipos de pletina |
| 11 | 12, 13 |
Empalme de viga
|
Pletinas de alma, excentricidad de barras |
| 12 | 15, 14 |
Empalme de viga
|
Pletinas de alma, excentricidad de barras |
| 6 | 5, 6 |
Empalme de pilar
|
Todos los tipos de pletina |
| 10 | 9, 10 |
Empalme de pilar
|
Pletinas de alma, excentricidad de barras |
