Armaduras de las pletinas y láminas - Resultados

Esta opción se utiliza para elementos finitos superficiales. La ficha Armadura presenta mapas o isolíneas de la armadura teórica de las losas o las láminas obtenidas durante los cálculos.

Nota: Si carga un proyecto creado en una versión anterior que contiene los resultados de los cálculos de la armadura teórica para una losa o una lámina, se activarán dos fichas: Armadura y ELS.

Se pueden elegir los siguientes valores para la presentación.

Las columnas individuales indican:

La ubicación de las armaduras inferiores y superiores en un panel se adopta según el sentido del eje z del sistema local del panel. Esta convención también se aplica a muros de hormigón armado.

Por lo tanto, si el sentido del vector del eje z del sistema de coordenadas local del panel es , entonces:

Las áreas y separaciones de las armaduras teóricas obtenidas durante el diseño de una estructura de losa/lámina pueden presentarse en forma de cruces de armadura. Se han dividido las cruces de dibujo para la armadura superior e inferior. Los segmentos transversales que denotan los valores de la armadura superior se dibujan en el eje positivo (↑→). Los valores de densidad de las armaduras inferiores se dibujan en el eje negativo (←↓). Es posible seleccionar el dibujo de las cruces para la armadura superior e inferior simultáneamente.

Consulte también:

Método de cálculo de la sección de la armadura de pletinas y láminas

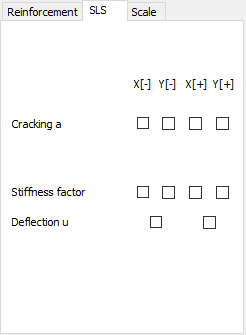

Al seleccionar la norma para H. A. que permite realizar cálculos según ELS aparece una pestaña ELS adicional en el cuadro de diálogo Armadura.

La ficha permite seleccionar la presentación (los parámetros dependen de la norma seleccionada).

Nota: Si se selecciona el cálculo de la fisuración y de la flecha para el tipo de armadura de y lámina utilizado en la estructura, se calculan las cantidades indicadas. Esta opción se encuentra en la ficha Parámetros ELS del cuadro de diálogo Armaduras de pletinas y láminas (nuevo tipo).
