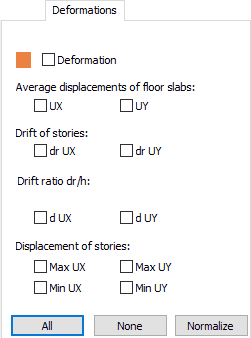

Cuando la ficha Deformación está seleccionada en el cuadro de diálogo Diagramas para edificios, se muestra lo siguiente:
La selección de la opción Deformación permite presentar la estructura deformada bajo la carga aplicada.
Los valores de las cantidades siguientes se pueden seleccionar en el cuadro de diálogo anterior.
- Desplazamientos medios de plantas (UX, UY): la descripción del valor medio de las cantidades se presenta en el centro de gravedad del objeto que pertenece a la losa de planta (F). Los valores se calculan para definir el desplazamiento de las plantas.
Como ocurre en el cálculo del centro de gravedad de la losa, el desplazamiento medio del centro de gravedad de la losa se pesa según el peso de los objetos de losa. Por ejemplo, el desplazamiento medio en la dirección X se formularía: UXF = SUM(i) (UXi * Wi) / SUM(i) Wi, donde UXi es el desplazamiento del centro de gravedad UX del elemento i-finite y Wi es el peso de un elemento finito.
- Desplazamiento de plantas (dr UX, dr UY): la descripción de las cantidades se presenta en el centro de gravedad de una losa de planta (F).
El desplazamiento relativo de las plantas se calcula como la diferencia del desplazamiento medio del centro de gravedad en una losa de las plantas subsiguientes.
- Coeficiente de desplazamiento (d UX, d UY): la descripción de las cantidades se presenta en el centro de gravedad de una losa de planta (F).
Coeficiente de desplazamiento de las plantas d = dr / h, donde h representa la altura de la planta.
- Desplazamiento de plantas (mín./máx. UX, mín./máx. UY): la descripción de las cantidades se presenta en los nudos donde se producen los desplazamientos mínimos o máximos en cada planta.
Los resultados de los desplazamientos de las plantas también están disponibles en la tabla Resultados > Plantas.
En la parte inferior, se encuentran los siguientes botones:
- Todo: muestra los diagramas de todas las cantidades.
- Nada: oculta los diagramas.
- Normalizar: muestra el diagrama de la cantidad seleccionada de tal forma que se ajusta la escala al valor máximo y mínimo de la cantidad resaltada.
Consulte también: Valores calculados para cada planta
